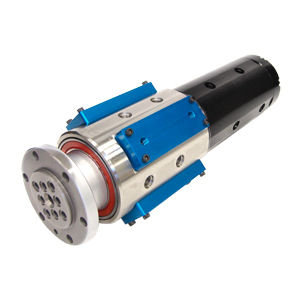

Drehdurchführung für Wasser QW-08308

für Ölfür Gas8-Wege

Übersicht
8-Durchgänge Drehdurchführung ausgelegt für eine medizinische Zentrifuge in einer Reinraum-Umgebung. Ausgestattet mit integrierten, hochdrehenden äußeren Kühlrippen für Wasserkühlung sowie Schutz gegen Kanalübersprechen (Interkommunikation von Medien).

Projektspezifikationen (wie aufgeführt)

• Branche: Medizin
• Medientyp(en): Gas, Öl, Wasser
• Umgebung: Reinraum
• Material: Aluminium; Kohlenstoff-/Legierungsstahl; Edelstahl; Sonstiges
• Max. Druck(e): 3.000 PSI [207 BAR]
• Max. Drehzahl: 260 RPM

Mechanische Details

• Anzahl der Durchgänge: 8
• Durchgangsgröße(n): .312" [7,9 mm]
• Durchgangsbohrung: .500" [12,7 mm]
• Durchmesser: 4.437" [112,7 mm]
• Länge: 16.314" [414,4 mm]

Verwandte Projekte / Kontext (Zusammenfassung)

• Typische Anzahl der Durchgänge bei verwandten Projekten: 8 - 12 Durchgänge
• Referenzierter Bereich der Durchgangsgrößen: 0.250" - 0.374" [6,35 mm - 9,50 mm]
• Referenzierte Drehzahlkategorie: 100 RPM und höher
• Referenzierter Druckbereich für verwandte Projekte: 200 - 6.499 PSI [14 - 448 BAR]
• Referenzierte Materialien für verwandte Projekte: Aluminium; Kohlenstoff-/Legierungsstahl; Edelstahl; Sonstiges
• Referenzierte Optionen: Schutz gegen Kanalübersprechen; Externe Kühlung

Technische Spezifikationen

• Modell / Projekt: QW-08308
• Anwendung: Medizinische Zentrifuge (Reinraum-Umgebung)
• Funktion: 8 unabhängige Fluiddurchgänge für Gas/Öl/Wasser in rotierender Anwendung
• Materialien: Aluminium, Kohlenstoff-/Legierungsstahl, Edelstahl, Sonstiges (je nach Projektanforderung)
• Maximaler Druck: 3.000 PSI [207 BAR]
• Maximale Drehzahl: 260 RPM
• Anzahl Durchgänge: 8
• Durchgangsgröße: .312" [7,9 mm]
• Durchgangsbohrung: .500" [12,7 mm]
• Gesamtdurchmesser: 4.437" [112,7 mm]
• Gesamtlänge: 16.314" [414,4 mm]
• Merkmale: Integrierte, hochdrehende äußere Kühlrippen für Wasserkühlung; Schutz gegen Kanalübersprechen
• Umweltverträglichkeit: Konstruktion berücksichtigt Reinraum-Anforderungen
