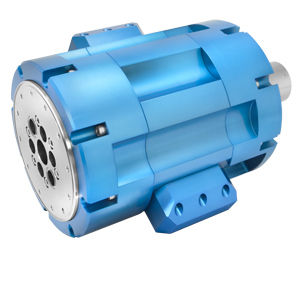

Drehdurchführung für Chemikalien DP-1080402

2-Wegefür Flugzeugbaufür Offshoreanwendungen

Übersicht
2‑kanalige Fluiddrehdurchführung, ausgelegt für eine militärische Kühlanwendung. Entwickelt für beengte Einbausituationen mit kompakter, leichter Aluminiumkonstruktion und einer Stirnflächen‑Dichtung zur Leckagebegrenzung und zuverlässigen Leistung in anspruchsvollen Umgebungen.

Wesentliche Spezifikationen

• Branche: Luft‑ und Raumfahrt, Verteidigung
• Medientyp(en): Chemisch
• Umgebung: Offshore
• Primärmaterial: Aluminium
• Maximaler Druck: 200 PSI (14 BAR)
• Maximale Drehzahl: 60 U/min
• Anzahl der Durchgänge: 2
• Durchgangsgröße: 0,630" (16 mm)
• Durchbohrung: 1,000" (25,4 mm)
• Außendurchmesser: 6,940" (176,3 mm)
• Gesamtlänge: 11,970" (304 mm)

Zugehörige Projektattribute

• Drehzahlkategorie (U/min): 25 - 99 U/min
• Durchgangsgrößenkategorie: 0,500" - 0,749" (12,70 mm - 19,02 mm)
• Druckkategorie: 200 - 6.499 PSI (14 - 448 BAR)
• Durchbohrungskategorie: 1,0" - 2,9" (25,4 mm - 73,7 mm)
• Optionen: Value Added Components

Technische Daten

• Projektkennzeichen: DP-1080402
• Konfiguration: 2 Durchgänge, Fluiddrehdurchführung
• Anwendung: Militärische Kühlanwendung
• Konstruktion: Spezialisierte kompakte / leichte Konstruktion
• Dichtungsbauform: Stirnflächen‑Dichtung (mechanisch)
• Primärmaterial: Aluminium
• Max. Betriebsdruck: 200 PSI (14 BAR)
• Max. Drehzahl: 60 U/min
• Innendurchmesser des Durchgangs: 0,630" (16 mm)
• Durchbohrung: 1,000" (25,4 mm)
• Außendurchmesser: 6,940" (176,3 mm)
• Gesamtlänge: 11,970" (304 mm)
