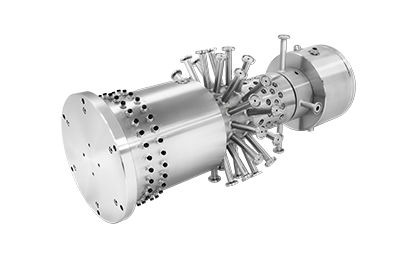

Drehdurchführung für Öl TQ-1130004

Vakuumfür Gas4-Wege

Übersicht
4-Durchgangs-Drehdurchführung konzipiert zur Zufuhr und Absaugung von Pflanzenöl für das Behälterbeschichten in einer Mayonnaise-Abfüllanlage. Ausgelegt für Washdown-Umgebungen mit integriertem IP68 geschütztem Schleifring und kundenspezifischem elektrischem Verteilergehäuse zum Schutz vor ätzenden Reinigungsprozessen.

Projektspezifikationen

• Branche: Lebensmittel & Getränke
• Medien: Gas und andere (Zufuhr/Absaugung von Pflanzenöl)
• Umgebung: Washdown; Schutz gegen ätzende Waschvorgänge
• Material: Edelstahl
• Max. Druck: 110 PSI (8 BAR); Vakuumfähigkeit
• Max. Drehzahl: 25 U/min

Durchgänge & Abmessungen

• Anzahl der Durchgänge: 4
• Durchgangsgrößen: 0,160" (4,1 mm), 0,380" (9,7 mm)
• Durchgangsbohrung: 0,750" (19,1 mm)
• Außendurchmesser: 8,438" (214,3 mm)
• Gesamtlänge: 23,250" (590,6 mm)

Merkmale

• Integrierter IP68-Schleifring für zuverlässige Signal-/Stromübertragung unter Washdown-Bedingungen
• 30 spezialisierte Füllanschlüsse, jeder mit zwei elektrischen Stromkreisen für individuelle Steuerung
• Kundenspezifisches elektrisches Verteilergehäuse, ausgelegt für Beständigkeit gegen ätzende Reinigungen
• Ausgelegt zur Zufuhr und Absaugung von Pflanzenöl für das Beschichten von Behältern in Lebensmittelabfüllanwendungen

Technische Daten

• Modell: TQ-1130004
• Branche: Lebensmittel & Getränke
• Medien: Gas und andere (Zufuhr/Absaugung von Pflanzenöl)
• Umgebung: Washdown / Schutz gegen ätzende Waschvorgänge
• Material: Edelstahl
• Anzahl der Durchgänge: 4
• Durchgangsgrößen: 0,160" (4,1 mm), 0,380" (9,7 mm)
• Durchgangsbohrung: 0,750" (19,1 mm)
• Durchmesser: 8,438" (214,3 mm)
• Länge: 23,250" (590,6 mm)
• Max. Druck: 110 PSI (8 BAR) und Vakuumfähigkeit
• Max. Drehzahl: 25 U/min
• Elektrisch: Integrierter IP68-Schleifring; 30 Füllanschlüsse mit 2 elektrischen Stromkreisen pro Anschluss
