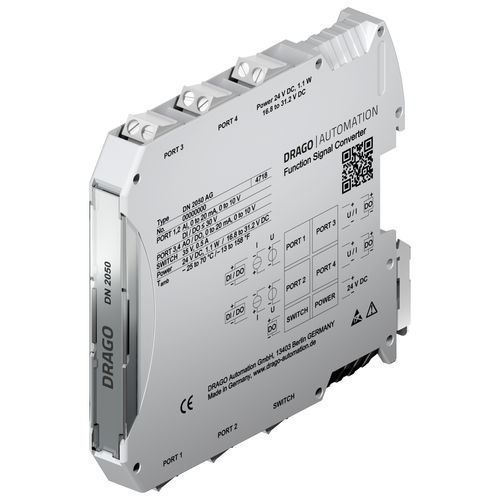

Analog-Wandler DN 2050 AG

digitalSignalVerteiler

Der Funktions-Signalkonverter mit 4 I/O-Ports und einem Schaltausgang dient zur Erfassung, Wandlung und zur galvanischen Trennung von 0/4 ... 20 mA, 0/2 ... 10 V Normsignalen und binären I/O Signalen. Port 1,2: - konfigurierbar als AI, DI oder DO (Open-Collector) Port 3,4: - konfigurierbar als AO oder DO (aktiver Logikausgang) Switch: - Schaltausgang Die Konfiguration erfolgt mit der PC Software DRAGOset an der frontseitigen Programmierschnittstelle. Es stehen zahlreiche Funktionen zur Verfügung wie Signal-Splitter, Clipping-Trennverstärker, Invers-Trennverstärker, Split-Range-Trennverstärker, Signalvergleicher, MIN/MAX-Separator, 2-Kanal-Trennverstärker, Signalverteiler, Schaltverstärker, Grenzwertschalter, Addierer/ Subtrahierer und vieles mehr. Alle I/O-Ports sind vollständig potentialgetrennt und vor Überspannung, Kurzschluss und Verpolung geschützt. Funktionsweise Die I/O-Ports, sowie ein zusätzlicher Schaltausgang, können durch die von DRAGO entwickelte Cross-Port-Technologie beliebig miteinander kombiniert werden, um diverse Gerätefunktionen zu realisieren. Konfiguration per Software DRAGOset Der Funktions-Signalkonverter wird mit der PC Software DRAGOset und dem Programmierinterface DZU 1201 (siehe Zubehör) an der frontseitigen Programmierbuchse konfiguriert. Die Konfiguration kann wahlweise mit oder ohne Spannungsversorgung erfolgen.
