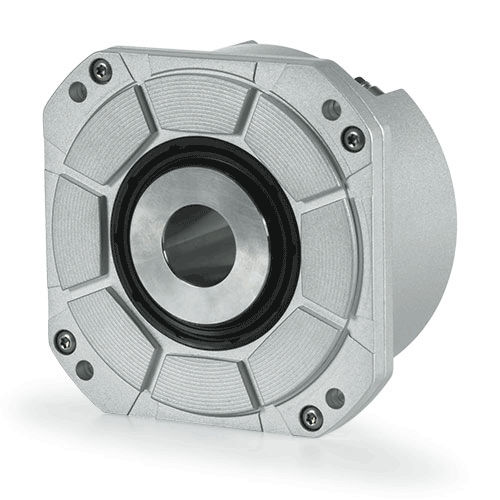

Absoluter Winkelcodierer RCN 2001

HohlwelledigitalSerie

Absolute Winkelmessgeräte für hohe Produktivität Systemgenauigkeit ±2” / ±4” Integrierte Statorkupplung Durchgehende Hohlwelle ∅ 20 mm / ∅ 35 mm Positionswerte pro Umdrehung: 26 Bit / 28 Bit Für hohe Drehzahlen Integrierter Temperatursensor Schnittstellen: EnDat 2.2, Fanuc Serial Interface αi, Mitsubishi high speed interface Auch mit Funktionaler Sicherheit verfügbar Hohe zulässige Drehzahl Mit rein serieller Schnittstelle sind bei den Geräten der Baureihen RCN 2001 und RCN 5001 Drehzahlen bis 3000 min–1 und damit sehr dynamische Anwendungen bei gleichzeitig hohen Genauigkeiten möglich. Einfache Temperaturerfassung In Kombination mit der HEIDENHAIN-Sensorbox EIB 5200 ist eine Auswertung der Wicklungstemperaturen von Direktantrieben möglich. Neben den Positionsdaten werden die Temperaturdaten über die rein digitale Schnittstelle zur Steuerung übertragen. Hohe Genauigkeit Die Winkelmessgeräte der Baureihen RCN 2001 und RCN 5001 zeichnen sich durch ihre hohen Strichzahlen 16 384 und eine hohe Signalqualität aus. Damit sind besonders bei direkt angetriebenen Rundachsen ein geringes Rauschen des Motorstroms und ein ruhiges Betriebsverhalten möglich. Zuverlässige Abtastung Durch die optimierte Abtastung wirken sich selbst flüssige Verschmutzungen oder Kondensationströpfchen kaum auf die Abtastsignale und damit Antriebsregelung aus. Störungen im Bearbeitungsprozess aufgrund von Messgeräteverschmutzungen werden so weitgehend vermieden.
