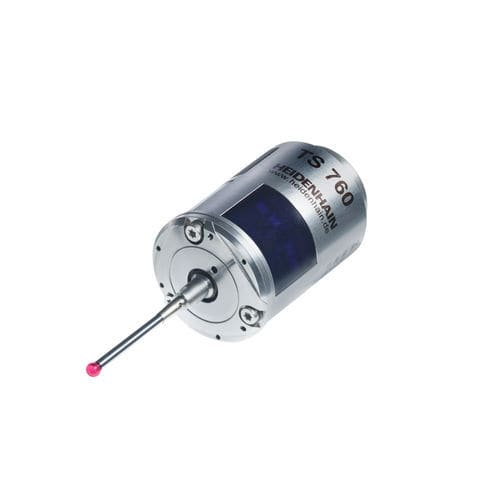

Messtaster TS 760

InfrarotRasterfunkgesteuert

Hochgenaues Werkstück-Tastsystem Höchste Antastgenauigkeit von ±1 µm (bei Verwendung des Standardtaststifts T434) Höchste Antastreproduzierbarkeit: 2 σ ≤ 0,25 µm Signalübertragung: Funk und Infrarot (parallel zum Werkzeug-Tastsystem) Minimale Antastkräfte Schnittstellen: HTL oder EnDat 2.2 (über Sende- und Empfangseinheit) Performance Steigerung Nebenzeiten reduzieren: der erste Antastpunkt kann schon für Messungen verwendet werden. Das erspart Wiederholungsmessungen. Eine hohe Antastrepro- duzierbarkeit reduziert zusätzlich die Nebenzeiten selbst bei hohen Antastgeschwindigkeiten. Zuverlässige Werkstückreinigung Tropfen auf dem Werkstück haben keinen Einfluss auf das Messergebnis. Allerdings können Rückstände von Spänen die Messung verfälschen. Integrierte Düsen säubern das Werkstück von Spänen mit bis zu 60 bar. Die Maschine muss entsprechend vorbereitet werden. Komfortable TNC-Bedienung Tastsysteme von HEIDENHAIN in Kombination mit einer Sende- und Empfangseinheit SE 661 (EnDat-Schnittstelle) schnell und einfach am TNC-Bildschirm konfigurieren: Signalstärke der Infrarot- bzw. Funkübertragung überprüfen, einen Funkkanalscan durchführen oder die Batteriespannung abfragen. Minimale Einflüsse auf das Werkstück Die Prozesskräfte werden durch eine performante Kraftanalyse im Sensor minimiert und die Werkstücke maximal geschont durch eine optimale Orientierung des Sensors ohne Querbewegungen des Taststifts.
