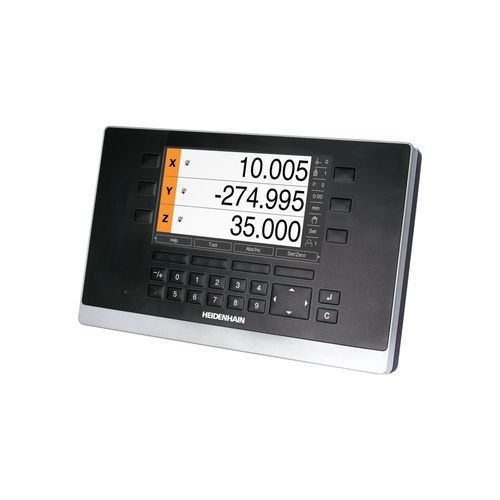

Grafikdisplay ND 5023

800 x 4807"Position

Positionsanzeige für Fräs-, Bohr- und Drehmaschinen mit bis zu 3 Achsen Bezugspunktermittlung und Werkzeugtabelle mit Werkzeugdaten Positionierhilfen und Satztypen im manuellen MDI-Betrieb Werkzeugradiuskorrektur Schnelle Inbetriebnahme Wenn Sie die Positionsanzeige zum ersten Mal einschalten, unterstützt Sie die ND 5000 mit einer Installationshilfe. Sie werden Schritt für Schritt durch die wichtigsten Einstellungen geführt bis das Gerät betriebsbereit ist. Dynamischer Zoom Die aktuell bewegte Achse kann grafisch hervorgehoben werden. Im Modus „Dynamischer Zoom“ wird abhängig von der Anzahl der Ziffern der Positionswert auf Maximalgröße gezoomt. Dadurch wird die Lesbarkeit – besonders aus großer Entfernung – erheblich verbessert. Flexible Anbaumöglichkeiten Die Positionsanzeigen verfügen über den Befestigungsstandard VESA MIS-D 100 und ermöglichen damit eine flexible und einfache Montage. Die Geräte können mit dem Standfuß Single-Pos aufgestellt werden. Der Halter Multi-Pos oder der Einbaurahmen eignen sich zur Befestigung direkt an der Maschine. Umfangreiche Zusatzfunktionen Abarbeitung von Bearbeitungsmustern Schnittdaten-Rechner Kopplung der Achsen im Oberschlitten Kegel-Rechner
