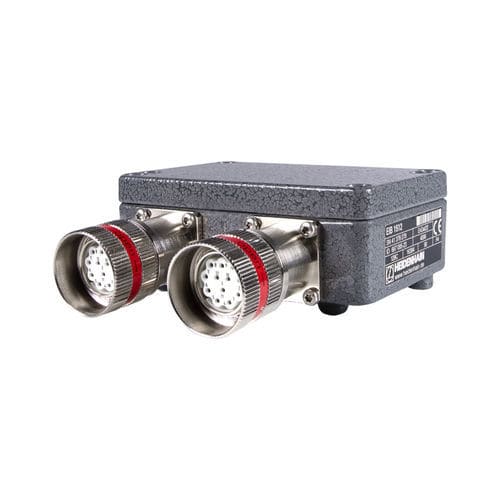

Impuls-Signalwandler EIB 15 series

digitalinkremental

Signalkonverter zur Winkelmessung mit erhöhter Genauigkeit Interpolations- und Digitalisierungs-Elektronik zur digitalen Verrechnung der Positionen zweier Abtastköpfe in Echtzeit Eingang: Inkrementales rotatives HEIDENHAIN-Messgerät mit 2 Abtastköpfen und abstandscodierten Referenzmarken (Anbau der Abtastköpfe zueinander: 180° ± 5°) Ausgang: EnDat 2.2, Fanuc Serial Interface, Mitsubishi high speed serial interface Integrierte Unterteilung: 16 384fach Robust für den Dauerbetrieb Durch die staubdichte und wassergeschützte Bauform mit Schutzklasse IP65 ist die EIB 1500 dem rauen Werkstattalltag gewachsen: Zuverlässige und ausfallsichere Positionsverrechnungen auch bei staubiger Umgebung und Feuchtigkeit. Online-Diagnose Unterstützung der Online-Diagnose von EnDat 2.2 mit Ausgabe der Bewertungszahlen für Inkrementalspur, Referenzimpuls-Breite und Referenzimpuls-Lage. Es wird jeweils der niedrigere Wert der beiden angeschlossenen Messgeräte verwendet für eine Auskunft über die Funktionalität des Gesamtsystems.
