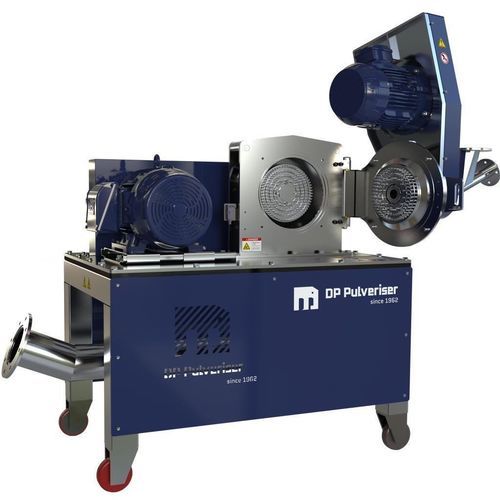

Mühle für Gummi

Nahrungsmittelfür Kunststofffür Gewürze

Übersicht
Die Kryomühlen von DP Pulverizer sind integrierte Prozesssysteme, die flüssigen Stickstoff nutzen, um eine ultrafeine, kontaminationsarme Zerkleinerung wärmeempfindlicher, klebriger, elastischer oder öliger Materialien zu ermöglichen. Die Lösungen vereinen Kühlung, Zuführung, Mahlung, Temperaturregelung, Produktabscheidung und Gasführung für reproduzierbare Partikelgrößen im Pilot- und Produktionsmaßstab.

Was ist eine Kryomühle?
Eine Kryomühle kühlt Material auf sehr tiefe Temperaturen (häufig mit flüssigem Stickstoff), sodass duktilen, elastischen oder öligen Substanzen spröde werden und bei mechanischem Aufprall oder Scherung sauber brechen, wodurch eine effiziente Zerkleinerung möglich wird.

Warum Kryomahlen eingesetzt werden

• Verhindert Wärmeentwicklung und thermische Zersetzung während des Mahlens
• Vermeidet Verschmieren oder Schmelzen, das eine saubere Fraktur verhindert
• Ermöglicht das Mahlen von elastischen und gummiartigen Materialien
• Reduziert Agglomeration und Verstopfung bei klebrigen oder öligen Schüttgütern

Wie Kryomahlen das Materialverhalten verändert

• Polymere werden spröde und brechen anstatt zu verformen
• Kautschuke und Elastomere verlieren Elastizität und lassen sich auf Zielpartikelgrößen mahlen
• Öle und Fette verfestigen, wodurch eine effektive Zerkleinerung möglich wird
• Klebrige Materialien verlieren Klebrigkeit, was Fließverhalten und Handling verbessert

Typischer Temperaturbereich
Die Einsatztemperaturen liegen typischerweise etwa zwischen −80°C und −196°C, abhängig von Materialeigenschaften und Kühlverfahren; flüssiger Stickstoff wird am häufigsten verwendet wegen Verfügbarkeit und Inertheit.

Typische Anwendungen

• Kunststoffe und Polymere
• Kautschuk und Elastomere
• Gewürze, Kräuter und Lebensmittelzutaten
• Nutraceuticals und Botanicals
• Pharmazeutische APIs und wärmeempfindliche Verbindungen
• Spezialchemikalien, Pigmente, Klebstoffe, Wachse und Harze
• Biomaterialien, Recycling und Batterie-Materialbearbeitung

Kryomahlen als System
Kryomahlen werden als koordiniertes System umgesetzt: Kryogenlagerung und -injektion, Vorkühlung/Conditioning, kryogengeeignete mechanische Mühle (Pin-, Hammer- oder Impact-Mühle), Temperaturüberwachung und -regelung, Produktabscheidung (Zyklon, Filter, verschlossene Behälter) sowie Abluft/Belüftung mit Sauerstoffüberwachung. Die Abstimmung von Zuführrate, Mahlgeschwindigkeit und Stickstoffinjektion ist erforderlich, um konstante Partikelgrößen bei optimiertem LN₂-Verbrauch zu erreichen.

Warum Kryomahlen bessere Produktqualität liefert

• Sauberere Partikelfraktur und schmalere Partikelgrößenverteilung
• Reduzierte Oxidation und geringere thermische Zersetzung in inerten Atmosphären
• Verbesserte Partikelform, Fließfähigkeit und Erhalt von Wirk- oder Funktionsmerkmalen
• Höherer verwertbarer Ertrag mit weniger Nacharbeit und minimierter Übermahlung

Vorteile der Kryomühlen von DP Pulverizer

• Konstruiert als integrierte Kryosysteme, nicht als nachträgliche Stickstoff-Zusätze
• Konsistente Mahlleistung für wärmeempfindliche, elastische, ölige und schwer verarbeitbare Materialien
• Vorhersehbare Partikelgrößenkontrolle und verbesserter Ertrag
• Optimierter LN₂-Einsatz durch Vorkühlzonen, präzise Injektion und isolierte Komponenten
• Dauerbetrieb und skalierbare Auslegungen vom Pilot- bis Produktionsmaßstab
• Automatisierung und Sicherheitsfunktionen (PLC/HMI, kontrollierte Entlüftung, Sauerstoffüberwachung, Alarme)
• Reduzierter Verschleiß und kürzere Wartungsstillstandzeiten unter kryogenen Bedingungen

Nachteile / Hinweise

• Höhere Betriebskosten durch kontinuierlichen Kryogenverbrauch (LN₂)
• Erhöhte Systemkomplexität gegenüber Ambient-Mahlen (Kryotanks, isolierte Rohrleitungen, Injektions- und Lüftungssysteme, O₂-Überwachung)
• Höhere Anfangsinvestition für kryogenertüchtigte Komponenten und integrierte Automatisierung
• Anforderungen an die Anlage: Platz für Kryospeicher, Belüftung für Stickstoffabluft und regulatorische Anforderungen
• Nicht erforderlich für Materialien, die bei Umgebungstemperatur sauber mahlbar sind

Systemkomponenten (typisch)

• Zuführung: Schneckenförderer, Band- oder Vibrationsförderer, Drehschieber oder Verlust-in-Gewicht-Zuführungen
• Kryogene Versorgung: LN₂-Lager, Kryoventile, Injektionsdüsen, isolierte Rohrleitungen
• Vorkühl-/Conditioning-Zone zur gleichmäßigen Versprödung
• Kryotaugliche Mühlen: Pinmills, Hammermills, Impactmills für Kältebetrieb
• Temperaturüberwachung & Regelung: Sensoren, Stickstoffinjektionsregelung, Zufuhrraten- und Verweilzeitsteuerung
• Produktabscheidung: Zyklone, Beutel-/Kartuschenfilter, verschlossene Austragsbehälter, Inertgasabtischung
• Stickstoffabluft und Belüftung mit kontrollierter Entlüftung und O₂-Überwachung
• Steuerung und Automatisierung: PLC/HMI, rezeptbasierter Betrieb, Alarme und koordinierte Prozesssteuerung
• Tragwerk und thermische Isolierung zur Reduzierung von Wärmeaufnahme und LN₂-Verbrauch

Typische Leistungsergebnisse

• Saubere Fraktur statt Verformung bei wärmeempfindlichen und elastischen Materialien
• Schmalere Partikelgrößenverteilungen und verbesserte Fließeigenschaften
• Erhalt von Geschmack, Wirksamkeit und chemischer Integrität für Lebensmittel, Nutraceuticals und pharmazeutische Materialien

Technische Spezifikationen

• Kühlmedium: Flüssiger Stickstoff (LN₂), inerte Prozessatmosphäre
• Typischer Temperaturbereich: ca. −80°C bis −196°C (materialabhängig)
• Gängige Mühlentypen: Pinmill, Hammermill, Impactmill (kryogen ausgelegt)
• Wesentliche Elemente: Zuführsystem, Vorkühlzone, LN₂-Injektion, kryogene Mühle, Temperaturregelung, Produktabscheidung, Abluft/Ventilation, PLC/HMI-Automatisierung
• Produktführung: verschlossene Sammlung und Inertisierung um Feuchtigkeitsaufnahme oder Oxidation zu vermeiden
• Sicherheit: kontrollierte Stickstoffinjektion/-entlüftung, O₂-Überwachung, druckgeprüfte und isolierte Komponenten, PLC-Alarme
• Anwendungen: Lebensmittel & Nutraceuticals, Pharma, Elastomere & Kunststoffe, Chemikalien & Pigmente, Biomaterialien & Recycling
