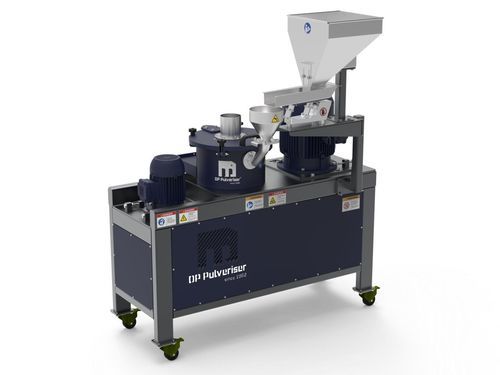

Mühle für Pulver

NahrungsmittelSchlagmit Windsichter

Übersicht
Die Luftklassiermühlen DP Pulverizer gewährleisten eine präzise, sieblose Partikeltrennung durch konstruierten Luftstrom und dynamische Klassifikation. Diese integrierten Systeme verbinden Hochgeschwindigkeits-Aufprallmahlung und kontinuierliche Luftklassifikation in einer Maschine und liefern enge Korngrößenkontrolle, gleichbleibende Produktqualität und reduzierte Übermahlung.

Wesentliche Vorteile

• Präzise Korngrößenkontrolle durch einen verstellbaren dynamischen Klassierer (keine festen Siebe erforderlich)
• Enge Korngrößenverteilung und verbesserte Oberkantenkontrolle
• Höherer nutzbarer Ertrag und reduzierte Feinstpartikel, da nur Übergröße nachbehandelt wird
• Verbesserte Wärmebeherrschung durch kontinuierlichen Luftstrom und kurze Verweilzeiten
• Kontinuierlicher, skalierbarer Betrieb vom Versuch bis zur Produktion

Funktionsweise (grober Überblick)

• Gesteuerte Zuführung in einen Hochgeschwindigkeitsmahlrotor (Schneckenförderer, Drehschieber, Loss-in-weight-Förderer werden häufig eingesetzt)
• Hochgeschwindigkeits-Aufprallmahlung durch Rotorelemente (Hämmer, Bolzen, Messer) zur Partikelverkleinerung durch Rotor-zu-Partikel- und Partikel-zu-Partikel-Impakte sowie sekundäre Impakte an Auskleidungen
• Konstruktierter Luftstrom hebt Partikel in Richtung eines integrierten dynamischen Klassierers
• Die rotierende Klassierscheibe erzeugt eine zentrifugale Abweisung grober Partikel und lässt Feinanteile passieren und die Mühle verlassen
• Übergroße Partikel werden kontinuierlich intern zurückgeführt, bis sie den Cut-Point erreichen
• Das Produkt wird mit dem Luftstrom zur nachgelagerten Sammlung (Zyklon, Beutel-/Kartuschenfilter) abgeleitet; saubere Luft wird abgeblasen oder zurückgeführt

Typischer Partikelgrößenbereich
Luftklassiermühlen werden häufig für Zielgrößenbereiche von etwa ~10 Mikrometer bis 200 Mikrometer ausgewählt, abhängig vom Material und der Konfiguration.

Häufig verarbeitete Materialien

• Wirkstoffe (APIs)
• Nutraceuticals und funktionelle Inhaltsstoffe
• Lebensmittelzusatzstoffe, Zucker, Stärken, Gewürze
• Pigmente, Beschichtungen und Spezialchemikalien
• Mineralien, Füllstoffe, Keramik
• Pulver für Batterien und fortgeschrittene Materialien (Metalloxide, leitfähige Pulver)

Branchen & Anwendungen

• Pharma
• Nutraceuticals
• Lebensmittel & Getränke
• Chemische Verarbeitung
• Mineralien & Keramik
• Batterie & Elektronik
• Luft- und Raumfahrt (Pulverkontrolle für additive Fertigung)

Hauptkomponenten & Funktionselemente

• Hochgeschwindigkeits-Mahlrotor (Aufprallelemente/Rotorgeometrie abgestimmt auf das Material)
• Dynamische Klassierscheibe (drehzahlverstellbar zur Festlegung des Cut-Points)
• Klassiergehäuse / Trennzone (Geometrie zur Minimierung von Turbulenzen und Schärfung des Cuts)
• Mahkammer und Innenauskleidungen (ersetzbare Verschleißteile)
• Luftführungssystem: Ein-/Auslässe, Induktionsventilatoren, interne Strömungskanäle
• Zuführeinlass und präzise Zuführungssysteme (Schneckenförderer, Drehschieber, Loss-in-weight)
• Unabhängige Antriebssysteme (Rotor und Klassierer) oft mit VFD
• PLC-basierte Steuerung und Automatisierung für Rotor- und Klassiergeschwindigkeit, Luftstrom und Zufuhrrate
• Nachgeschaltete Produktsammlung (Zyklon, Beutel-/Kartuschenfilter) und Staubkontrolle

Vorteile der DP Pulverizer Luftklassierer

• Einstellbarer Cut-Point ohne mechanischen Siebwechsel (Regelung über Klassiergeschwindigkeit und Luftstrom)
• Integrierte Mahlung und Klassifikation reduzieren Platzbedarf und Systemkomplexität gegenüber Mehrmaschinenlösungen
• Niedrigere Betriebskosten als Jet-Mühlen für viele Feinmahlbereiche (kein Druckluftbedarf)
• Robustes Industriedesign mit planbarem Verschleißmanagement und Servicefreundlichkeit
• Nahtlose Integration in schlüsselfertige Pulververarbeitungssysteme (Zuführung, Mischen, Luftbehandlung, Explosionsschutz, PLC/Rezepte)

Beschränkungen / Hinweise

• Höhere Systemkomplexität und Investitionskosten gegenüber einfachen Aufprallmühlen
• Nicht ideal für ultrafeine / submikron Bereiche, in denen Jet-Milling erforderlich ist (schwierigkeiten unter ~5–10 Mikrometer)
• Empfindlichkeit gegenüber Zuführungskonsistenz (Feuchte, Klebrigkeit, variable Zuführgröße können Vorbehandlung erfordern)
• Bei stark abrasiven Anwendungen erhöht sich der Verschleiß an Rotoren, Klassierscheiben und Auskleidungen, was die Wartungsfrequenz steigert

Broschüre & Dokumentation
Broschüren und Auswahlhilfen sind verfügbar und beschreiben die DP Luftklassiermühlen, allgemeine Firmenbroschüren und Auswahlempfehlungen für Mühlen (PDF-Broschüren auf der Produktseite verlinkt).

Merkmale / Technische Spezifikationen

• Typischer Partikelgrößenregelbereich: ~10 μm bis 200 μm (anwendungsabhängig)
• Betrieb: kontinuierliche, geschlossene Schleife mit dynamischer Luftklassifikation
• Hauptsteuerungen: unabhängige Rotor- und Klassiergeschwindigkeitsregelung, Luftstromregelung, Fördermengeregelung via PLC/VFD
• Produktableitung: Zyklon- oder Filterabscheidung, Option zur Luftrezirkulation
• Unterstützte Zuführsysteme: Schneckenförderer, Drehschieber, Loss-in-weight-Förderer
• Bau- und Auskleidungsmaterialien: ausgewählt nach Verschleißfestigkeit und regulatorischen/reinigungsrelevanten Anforderungen
• Integrationsoptionen: präzise Zuführung/Dosierung, Staubabscheidung, Explosionsschutz/Inertisierung, PLC-Rezeptsteuerung, schlüsselfertige Systemintegration
