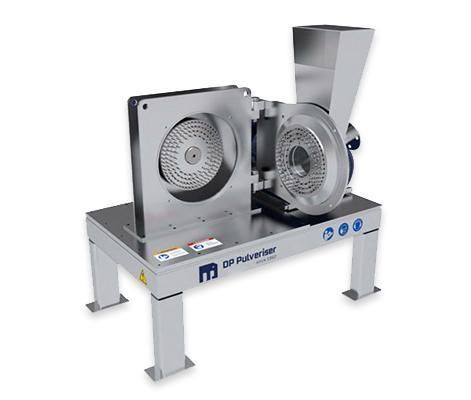

Mühle für Pulver

Nahrungsmittelfür Zuckerfür Gewürze

Produktübersicht
Die Stiftmühlen von DP Pulverizer sind hochgeschwindigkeitsbasierte Prallmühlen, konzipiert für die kontinuierliche industrielle Verarbeitung trockener, gut fließender Materialien zur Herstellung feiner bis mittlerer Pulver. Sie sind als Einrotor-, Gegenrotations- oder kryogene Ausführung verfügbar und eignen sich für Anwendungen in Lebensmittel-, Pharma-, Chemie-, Mineral-, Pigment-, Kosmetik-, Nutraceutical- und Batteriematerialien.

Funktionsweise

• Das Material wird über kontrollierte Zuführsysteme in die Mahlkammer eingebracht (Schneckenförderer, Drehschieber, Schwerkraftzufuhr oder Loss-in-Weight-Förderer).
• Partikel werden durch Fliehkraft beschleunigt, wenn sie ein rotierendes Feld gehärteter Stifte passieren (Einrotor- oder gegenrotierende Scheiben).
• Die Zerkleinerung erfolgt durch wiederholte Hochgeschwindigkeitsaufpralle zwischen rotierenden Stiften, stationären Stiften oder gegenüberliegenden Scheiben sowie durch Partikel-zu-Partikel-Kollisionen.
• Innere Luftströmung unterstützt Transport und Austrag; optionale Klassierer oder Zyklone ermöglichen engere Korngrößenkontrolle.

Typischer Partikelgrößenbereich

• Üblicher Bereich: ca. 50 µm bis 500 µm, abhängig von Material und Konfiguration.
• Stiftmühlen erzeugen gleichmäßige feine Pulver, sind jedoch in der Regel nicht für ultrafeine Mikronisierung (< ~20–30 µm) ohne zusätzliche Klassierung vorgesehen.

Ausführungen und Optionen

• Einrotor (eine rotierende Scheibe + feste Scheibe) — einfacheres Design, geringerer Leistungsbedarf.
• Gegenrotation (zwei Scheiben drehen in entgegengesetzte Richtungen) — höhere relative Aufprallgeschwindigkeit, feinere Partikel und höhere Durchsatzleistung.
• Kryogene Stiftmahlung oder Kühlmäntel für hitzeempfindliche bzw. elastische Materialien.
• Optionale interne/externe Luftklassierer, Zyklone, Beutel-/Kartuschenfilter, Staubabscheidung und geschlossene Rezirkulationssysteme.
• Frequenzumrichter (VFD) und SPS-basierte Steuerungen für Rotor­geschwindigkeit, Zufuhrrate und Prozessüberwachung.

Häufig verarbeitete Materialien

• Brittle und semi-brittle Materialien: Zucker, Süßstoffe, Gewürze, Stärke, Mehle, Salze, Pigmente, Farbstoffe, Chemikalien und Spezialpulver.
• Mineralien, Tone, weiche kristalline Materialien und Füllstoffe.
• Lebensmittelzusatzstoffe, Nutraceuticals, APIs, Pflanzenextrakte und kosmetikgeeignete Mineralien.
• Batteriematerialien wie Ruß und leitfähige Pulver.

Branchen & Anwendungen

• Lebensmittelverarbeitung (Zucker, Gewürze, Getreide).
• Nutraceuticals & Nahrungsergänzungsmittel.
• Pharmazeutische Anwendungen (wenn mechanischer Aufprall geeignet ist und Kontaminationsrisiken gehandhabt werden).
• Chemikalien & Polymere.
• Mineralien, Pigmente, Kosmetik, Batterie- & Energiematerialien.

Hauptkomponenten

• Rotorbaugruppe (Stiftscheiben) mit präzise angeordneten, gehärteten/verschleißfesten Stiften.
• Stifte (wechselbare Mahlorgane) mit anwendungsspezifischer Geometrie und Abstand.
• Stationäre Scheibe oder gegenrotierende Scheiben je nach Ausführung.
• Mahlkammer/Gehäuse ausgelegt für gleichmäßigen radialen Materialfluss und minimale Totzonen.
• Zuführsysteme (Schneckenförderer, Drehschieber, Loss-in-Weight-Förderer).
• Antriebssystem (Hochgeschwindigkeitsmotor, Direkt- oder Keilriemenantrieb, VFD zur Drehzahlregelung).
• Interne Luftführung zum Abführen von Wärme und Austragen von Feinanteilen aus der Kammer.
• Produktaustrag verbunden mit Zyklonen, Filtern oder pneumatischer Förderung.

Vorteile

• Hohe Zerkleinerungseffizienz mit steuerbarer Aufprallenergie und einstellbaren Betriebsparametern.
• Sehr gute Partikelgrößenuniformität und Wiederholbarkeit für Zielbereiche.
• Kompakte Bauweise und industrielle Ausführung geeignet für Dauerbetrieb.
• Niedrigere Betriebskosten als Jetmühlen für viele Zielgrößen (kein Druckgas erforderlich).
• Flexible Konfigurationen zur Anpassung an unterschiedliche Anwendungen (Einrotor, Gegenrotation, kryogen).
• Einfache Bedienung, zugängliche Wartung und Integration in Komplettsysteme.

Nachteile & Grenzen

• Nicht ideal für ultrafeine Mikronisierung (< ~20–30 µm) ohne zusätzliche Klassierung.
• Mechanische Aufpralle erzeugen Wärme — Kühlung oder kryogener Betrieb kann für wärmeempfindliche Materialien erforderlich sein.
• Weniger effektiv bei stark elastischen, gummiartigen oder faserigen Materialien, sofern nicht kryogen betrieben.
• Verschleiß von Stiften und inneren Komponenten bei abrasiven Materialien; regelmäßige Wartung und Ersatzteile notwendig.
• Empfindlichkeit gegenüber Zufuhreigenschaften — beste Leistung bei trockenen, frei fließenden, konsistenten Zufuhren.
• Mögliches Risiko für Spurkontamination durch Verschleiß, wenn ultrahohe Reinheit gefordert ist; Materialwahl und konstruktive Maßnahmen sind erforderlich.

Systemintegration

• Stiftmühlen werden häufig in komplette Pulververarbeitungssysteme integriert, die Zuführung/Dosierung, Vorzerkleinerung/Conditioning, Luftklassierung, Staubabscheidung, pneumatischen Transport und SPS-Steuerung umfassen.
• Als Teil eines Systems ausgelegt, ermöglichen Stiftmühlen zuverlässige, skalierbare Dauerprozesse mit vorhersehbarem Durchsatz und Produktertrag.

Anwendungen, bei denen Stiftmühlen die richtige Wahl sind

• Wenn eine feine, gleichmäßige Partikelgröße erforderlich ist, aber keine ultrafeine Mikronisierung.
• Wenn einfache Bedienung, Energieeffizienz und niedrigere Betriebskosten Priorität haben.
• Wenn industrielle Zuverlässigkeit und einfache Wartung für Produktionsanlagen wichtig sind.

Technische Daten / Spezifikationen

• Funktion: Hochgeschwindigkeits- mechanische Aufprallzerkleinerung für feine bis mittlere Pulver.
• Typischer Partikelgrößenbereich: ~50 µm bis 500 µm (anwendungsabhängig).
• Konfigurationen: Einrotor, Gegenrotation, kryogen einsetzbar.
• Antrieb: Hochgeschwindigkeits-Elektromotor; VFD zur Drehzahlregelung verfügbar.
• Zuführmethoden: Schneckenförderer, Drehschieber, Schwerkraftzufuhr, Loss-in-Weight-Förderer.
• Luftführung: intern/extern induzierter Luftstrom; Kühlmäntel und kryogene Optionen.
• Optionale Komponenten: Luftklassierer, Zyklone, Beutel-/Kartuschenfilter, Staubabscheider, pneumatischer Transport, SPS-Steuerung.
• Ausführung: Materialien und Stiftwerkstoffe ausgewählt für Verschleißfestigkeit und regulatorische/ Reinigungsanforderungen.
• Betrieb: Geeignet für kontinuierliche Verarbeitung und Systemintegration; Vorbehandlung empfohlen für klebrige oder feuchte Zufuhrmaterialien.
