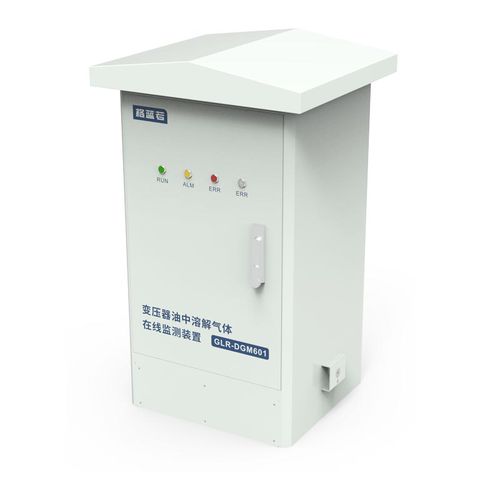

Öl-Analysator GLR-DGM601

für IsolierölÜberwachungKonzentration

Übersicht
Die GLR-DGM601 und GLR-DGM701 sind Online-Systeme zur Analyse gelöster Gase (DGA) in Transformatoröl. Sie verwenden Halbleiterlaser und laserbasierte photoakustische Spektroskopie zur kontinuierlichen, multikomponentigen Gasüberwachung ohne Trägergas, wodurch eine Echtzeit-Erkennung von Fehlergasen und frühe Zustandsdiagnosen von Transformatoren möglich sind.

Hauptmerkmale

• Photoakustische Laserspektroskopie mit Halbleiterlasern für selektive Gaserkennung
• Multikomponenten-Konfiguration (GLR-DGM601) und Niedrig-Komponenten-Konfiguration (GLR-DGM701)
• Kein Trägergas erforderlich — wartungsfreie Probenahme
• Kontinuierliche Online-Überwachung mit Echtzeit-Ausgaben
• Ventilblock-Anschluss für Rohrleitung und Unterstützung für Live-Line-Installation
• Großer Betriebsbereich: -40℃ bis +55℃; 5%–95% rF; Schutzart IP55

Typische Spezifikationen — GLR-DGM601

• Funktion: Multikomponenten-Überwachung Öl/Gas online
• Überwachte Gase (Beispiele / optional): H2, CO2, CO, CH4, C2H6, C2H4, C2H2, O2, N2
• MDL-Beispiele: H2 1 μL/L; CO2 25 μL/L; CO 25 μL/L; CH4 0.5 μL/L; C2H6 0.5 μL/L; C2H4 0.5 μL/L; C2H2 0.1 μL/L; O2 1000 μL/L; N2 2000 μL/L
• Messfehler: typischerweise ±(MDL) oder ±30% abhängig von Gas und Konzentration
• Stromversorgung: AC 220V ±15%; Nenn/Max Leistung: bis zu 1,2 kW
• Abmessungen: 650 mm (B) × 694 mm (T) × 1090 mm (H); Gewicht: 186 kg

Typische Spezifikationen — GLR-DGM701

• Funktion: Niedrig-Komponenten-Überwachung Öl/Gas online
• Überwachte Gase (optional): H2, CO, C2H4, C2H2 (konfigurierbar)
• MDL-Beispiele: H2 1 μL/L; CO 25 μL/L; C2H4 0.5 μL/L; C2H2 0.1 μL/L
• Messfehler: typischerweise ±(MDL) oder ±30%
• Stromversorgung: AC 220V ±15%; Nenn/Max Leistung: bis zu 1,2 kW
• Abmessungen: 425 mm (B) × 205 mm (T) × 645 mm (H); Gewicht: 50 kg

Installation und Wartung

• Live-Line-Installation unterstützt; Ventilblock für Rohrleitungsanschluss
• Vakuumentgasung bei konstanter Druck- und Temperaturführung für stabil repräsentative Probenahme
• Kein Trägergas reduziert Routinewartung
• Periodische Verifizierung und Kalibrierung gemäß vor Ort geltenden Verfahren empfohlen

Anwendungen

• Kontinuierliche DGA für Leistungs- und Verteilungstransformatoren
• Transformatorenüberwachung in Schaltanlagen und frühzeitige Fehlererkennung
• Zustandsbewertung von Transformatoren in Versorgungsunternehmen und Industrieanlagen

Bestellung und Optionen

• Modelle verfügbar: GLR-DGM601 (Multikomponenten), GLR-DGM701 (Niedrig-Komponenten)
• Optionale Gas-Konfigurationen und Messbereiche auf Anfrage
• Kontaktieren Sie den Vertrieb für standortspezifische Integration, Kalibrierung und Ersatzteile
