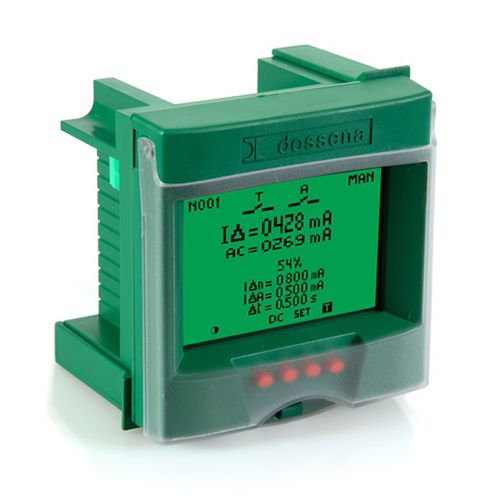

Stromschutzrelais DER4B/2I

Fehlerstrom2NO/NFeinphasig

DER4B/2I - 2 Schwellen - Einbau 96x96mm Dossena präsentiert die DER4B-Reihe, die neue Generation von Typ-B-Differential-Ringkernrelais. DER4B wird für den elektrischen Schutz im tertiären Sektor empfohlen, wo zunehmend Geräte installiert werden, die Wechsel-, Dauer- oder gemischte Ableitströme erzeugen (Wechselrichter, Sanftanlauf, USV, elektromedizinische Geräte wie MRT, TAC usw.). Das große LCD-Display ändert die Farbe je nach Betriebszustand und überwacht ständig den Differenzstrom in TRMS mit der Neuheit, den Differenzstrom in AC und DC unterteilt anzuzeigen. Technische Eigenschaften: - Typ B - Einhaltung der Produktnorm CEI-EN 60947-2 - Stromversorgung 48÷400Vac oder 24÷230Vdc - Schwellwerteinstellung des Bemessungs-Differenzauslösestroms I∆n von 0,03÷30A - Auslöseverzögerungseinstellung einstellbar von unverzögert bis 30s. - Messung und Anzeige des Differenzstroms in TRMS - Visualisierung mit mehrfarbigem Grafikdisplay (Grün=Wachsamkeit, Blau=Programmierung, Rot=Alarm/Auslösung) - 1 Eingriffsschwelle (Trip) + 1 Alarmschwelle (ALARM) - Ausgang 2 Wechselkontakte NO-C-NC (NA 250Vac 5A P.F.1 / 30Vdc 5A - NC 250Vac 3A P.F.1 / 30Vdc 3A) - Diagnose zum Anschluss und Betrieb der Ausschaltspule - Diagnose der Anschlüsse, Kontinuität der Wicklungen des Ringwandlers - Interne Selbstdiagnose, Übertemperaturkontrolle des Prozessors und korrekte Funktion der elektronischen Schaltung - Option: RS485 Modbus Standard RTU serieller Ausgang (nur Version mit Code 9DER4B/2IRS485 und Code 9DER4B/2ICCRS485)
