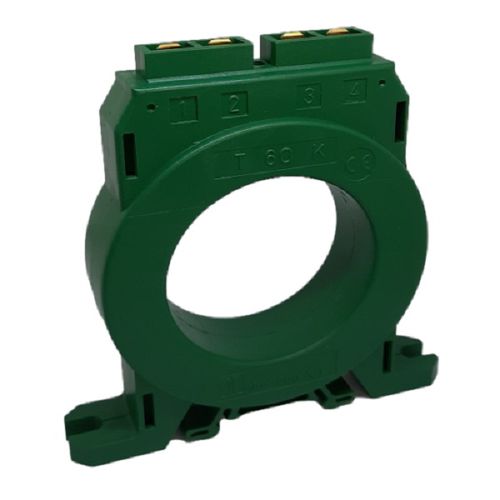

Ringkernstromwandler D series

für DIN-Schienefür Schalttafeleinbau

Die Ringstromwandler der D-Serie, die für den Einsatz mit den Differenzialrelais DER3, DER3B DUAL und DER3B MED konzipiert sind, erkennen zur Erde verteilte Nullstrom-/Differenzströme. Zusätzlich zur normalen Leckstrom-Messwicklung sind sie auch mit einer Prüfwicklung ausgestattet. Die Wandler müssen vor der Leitung oder den zu schützenden und zu überwachenden Lasten installiert werden. Alle aktiven Leiter (Phase und Neutralleiter) der einphasigen oder dreiphasigen Leitungen müssen im Inneren verlaufen. Vorteile beim Kauf: Großes Sortiment, das jedem Bedarf gerecht wird. Kern aus einer speziellen ferromagnetischen Legierung, die sehr empfindlich gegenüber zur Erde gerichteten Strömen reagiert Gehäuse aus selbstverlöschendem Kunststoff CL V0 Halten Sie einem Kurzschlussstrom von 80 kA für 0,5 Sekunden stand Schutzart IP20 Betriebstemperatur von -10°C bis +50°C. Zwei Wicklungen: eine für die Messung (500 Windungen) und eine für den Test (100 Windungen) Einfache Installation (Panel-Unterseite und/oder DIN-Schienenmontage) Referenzstandard: IEC 61869-2
