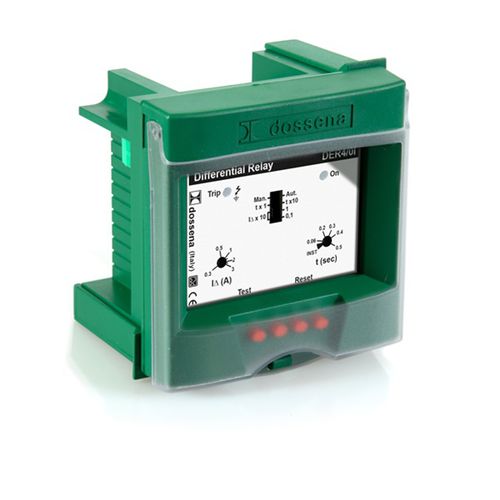

Differentialschutzrelais DER4/0IFehlerstromStrom1NO/NF
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Kontrollwert / Messwert
- Fehlerstrom, Strom
- Kontaktkonfiguration
- 1NO/NF
- Netzwerk
- dreiphasig, AC, einphasig
- Anwendung
- für Elektromotor, für Generator, für Beschicker, Notausschalter, für Transformator, für Freileitung, für Gabelstapler, für Pumpen mit 3-Phasen-Motor, für Pumpen, für Kondensator, zur Bedienung von Wiedereinschaltgeräten, für Schaltanlage, Netz- und Anlagenschutz, für Ladestationen für Elektrofahrzeuge
- Installierung
- für Schalttafelmontage, Unterputz
- Rücksetzung
- mit automatischer Rückstellung, mit manueller Rücksetzung
- Norm
- IEC
- Weitere Eigenschaften
- Differential, elektronisch, smart
- Auslösestrom
Max: 30 A
Min: 0,03 A
- Auslösespannung
Max: 400 V
Min: 48 V
Beschreibung
Die Fehlerstromrelais der Reihe DER4 Dossena können in Niederspannungsnetzen mit Wechselstrom vom Typ TT und TN verwendet werden.
Sie ermöglichen einen angemessenen Selektivitäts- und Fehlerstromschutz dank der weiten Regulierung der Ableitstromschwelle (bis 30 A) und der Auslöseverzögerungsschwelle (bis 5s).
Die DER4 Dossena entsprechen perfekt den strengen geltenden Vorschriften (CEI EN 60947-2019) und erfüllen somit ein doppeltes Bedürfnis: die Sicherheit des Systems und die Kontinuität des Dienstes.
Technische Eigenschaften:
Typ A
Einhaltung der Produktnorm CEI-EN 60947-2:2019
Stromversorgung 115/230/400Vac oder 24÷60Vdc
Schwellwerteinstellung des Nenn-Differenzauslösestroms I∆n von 0,03÷30A
Einstellung der Interventionsverzögerung einstellbar von sofort bis 5s.
Differenzstrommessung in TRMS
1 Eingriffsschwelle (Trip)
Ausgang 1 Wechselkontakt NO-C-NC (NO 250Vac 5A P.F.1 / 30Vdc 5A - NC 250Vac 3A P.F.1 / 30Vdc 3A)
Diagnose zum Anschluss und Betrieb der Ausschaltspule
Diagnose der Anschlüsse, Kontinuität der Wicklungen des Ringwandlers
Interne Selbstdiagnose, Übertemperaturüberwachung des Prozessors und korrekte Funktion der elektronischen Schaltung
Kataloge
EARTH LEAKAGE RELAY DER4
16 Seiten
