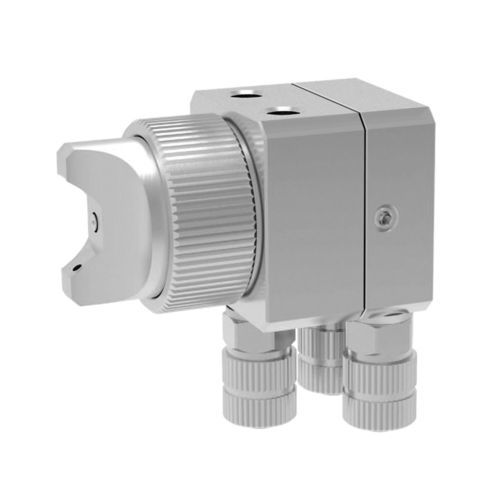

Sprüh-Dosierventil SVKA

für hohen Durchsatzfür ÖlSchmieren und Befetten

Produktbeschreibung
Das Sprühventil SVKA eignet sich zum Versprühen von dünnflüssigen Medien, z. B. von Trennmitteln, Ölen oder Farben.

Funktionen und Eigenschaften
Je nach verwendeter Luftkappe kann ein Flach- oder ein Rundstrahl erzeugt werden. Je nach Viskosität des aufzutragenden Mediums kann das Auftragsbild über die Düsengröße und den Sprühluftdruck individuell eingestellt werden.
Die Anschlüsse der drei Funktionsschläuche (Steuerluft-, Zerstäubungsluft- und Materialschlauch) können wahlweise seitlich oder rückseitig angebracht sein.
Optional mit Halterung zur Montage (Ø 10 mm).
Lieferbare Düsengrößen: Ø 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm

Vorteile
Das SVKA ist wegen seines geringen Gewichts und der kompakten Baugröße ideal für alle Sprühanwendungen geeignet, bei denen nur sehr geringer Platz für den Einbau in Maschinen oder Roboter vorhanden ist.
Die Rasterregulierung ermöglicht ein einfaches Einstellen der Materialmenge.
Über verschiedene Luftkappen- und Düsenvarianten kann das Sprühbild individuell angepasst werden.

• Versprühen von dünnflüssigen Medien
• Einfaches Einstellen der Materialmenge
• Geringes Gewicht und Größe
• Lieferbare Düsengrößen: Ø 0,2/ 0,3/ 0,5/ 0,8/ 1,0/ 1,2/ 1,5 mm

Technische Daten
Spritzgutdruck
max. 3 bar
Steuerluftdruck
3–6 bar
Sprühluftdruck
0,5–6 bar
Länge x Breite x Höhe
42 x 25 x 25 mm mit Flachstrahlkappe
39 x 25 x 25 mm mit Rundstrahlkappe
Hauptkörper
Edelstahl
Düse + Nadel
Edelstahl
Dichtungen
Viton (andere Werkstoffe auf Anfrage)

Ausführungen
DP-K-003-000016 // SVKA-FK-RN-S-KLS05-F60-00
Sprühventil mit Flachstrahl 60°
DP-K-003-000017 // SVKA-FK-RN-S-KLS05-R15-00
Sprühventil mit Rundstrahl 15°
DP-K-003-000018 // SVKA-FK-RN-S-00000-000-00
ohne Düse

Eigenschaften / Spezifikationen

• Geeignet für das Versprühen von dünnflüssigen Medien (Trennmittel, Öle, Farben)
• Flach- oder Rundstrahl je nach Luftkappe
• Individuell einstellbares Auftragsbild über Düsengröße und Sprühluftdruck
• Anschlüsse für Steuerluft, Zerstäubungsluft und Materialschlauch (seitliche oder rückseitige Montage)
• Optionale Halterung zur Montage (Ø 10 mm)
• Düsengrößen: Ø 0,2 / 0,3 / 0,5 / 0,8 / 1,0 / 1,2 / 1,5 / 2,0 / 2,5 mm
• Geringes Gewicht und kompakte Größe
• Einfaches Einstellen der Materialmenge
• Spritzgutdruck: max. 3 bar
• Steuerluftdruck: 3–6 bar
• Sprühluftdruck: 0,5–6 bar
• Abmessungen: 42 x 25 x 25 mm (Flachstrahlkappe), 39 x 25 x 25 mm (Rundstrahlkappe)
• Hauptkörper: Edelstahl
• Düse + Nadel: Edelstahl
• Dichtungen: Viton (andere Werkstoffe auf Anfrage)
