Rundlaufprüfstand CPF

für Materialienmechanisch

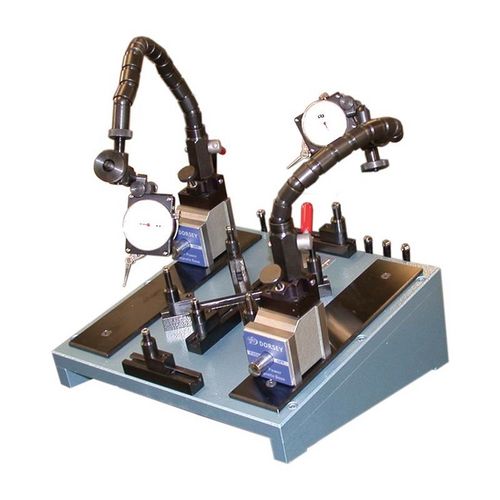

Die roto round ist eine verstellbare Vorrichtung zur Überprüfung von Rundlauf, Rundlauf und/oder TIR einer oder mehrerer Oberflächen auf einen Basisdurchmesser. Drei Präzisionslager setzen die primäre Bezugsebene und tragen das Gewicht des Teils, während zwei auf der abgewinkelten Basis montierte Rollenlager den runden Bezugspunkt definieren. Die Indikatoren kontaktieren dann das Teil, während es gedreht wird, um verschiedene Parameter zu bestimmen. Dorsey fertigt auch eine Reihe von robusten Roto Rounds mit höherer Gewichtskapazität und tragbaren Rundlaufvorrichtungen für den Einsatz, wenn Ihr Teil nicht auf einer CPF-Vorrichtung platziert werden kann. Kontaktieren Sie uns für weitere Informationen. CPF-Vorrichtungsmerkmale: .0001" Grad. großformatige Doppelmessuhr mit Prüfanzeige .00005" Grad. großformatige Doppelmessuhr mit Prüfanzeige Zwei Sätze von einstellbaren Lastlagern (je 3 Stück) Zwei Sätze von Schräglagern (je 2 Stück) Lagernummer 9028 .25" OD x .12" dick Lagernummer 2426.312" OD x .12" dick 15° abgewinkelte Grundplatte Werkzeugsatz mit Halter Aufbewahrungsbox aus Holz
