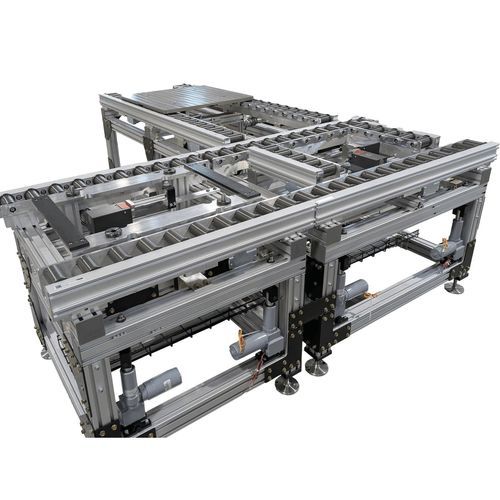

Fördersystem für Roboter ERT350

schwere PaketeSchwertransportbodenstehend

Produktübersicht
Das ERT350 von Dorner ist ein konstruiertes Palettenförderersystem für automatisierte Fertigung mit hoher Kapazität und schwere Roboter-Montageprozesse. Das ERT350 verwendet ein Positionier‑und‑Absenk‑Konzept, das äußere Prozesskräfte (Nieten, Pressen, Anziehen von Schrauben) in Rahmen und Boden ableitet, um Palette und Förderer sowie die Positioniergenauigkeit zu erhalten.

Anwendungen

• Schwere Roboter‑Montageprozesse
• Großserienfertigung in Haushaltsgerät, Automobil‑ und Batterieproduktion
• Gesteuerte 24‑VDC‑Palettenanwendungen und schwere Transferstationen

Merkmale & Spezifikationen (Zusammenfassung)

• Positionier‑ und Absenkmechanismus, der erhöhte Lasten an Rahmen und Boden überträgt
• Unterstützte Palettengrößen: 800 × 800 mm bis 1200 × 1200 mm
• Nennlast: 1.000 lbs (≈ 454 kg) pro Palette
• Der Förderer senkt sich auf eine bodenmontierte Leiste und eine präzise bodenmontierte Positioniereinheit
• Standard‑Palettenanschläge: elektrisch
• Absenkaktuatoren: Duff‑Norton 24 VDC Linearaktuatoren
• Eloxierte Aluminiumrollen (Ø50 mm × 100 mm Länge, 100 mm Teilung)

Hauptvorteile und Funktionsbeschreibung

• Absenken & Positionieren — Mit Duff‑Norton Linearaktuatoren senkt das ERT350 den Förderer, sobald die Palette durch Anschläge positioniert ist. Prozesskräfte werden in Rahmen und Boden geleitet, sodass schwere Arbeiten ausgeführt werden können, während die Palettenposition erhalten bleibt.
• Absenken & Transfer — Transfereinheiten arbeiten entgegengesetzt zum konventionellen „Heben & Positionieren“: Die Hauptlinie wird abgesenkt (mittels Duff‑Norton Aktuatoren), während der Transferförderer in Arbeitsposition bleibt, wodurch kontrollierte Transfers unter hoher Last möglich sind.

Zusätzliche Konstruktionshinweise

• Als Palettensystem konstruiert (nicht als einfacher Bandförderer) zur Aufnahme konzentrierter äußerer Prozesskräfte
• Für die Integration in automatisierte Fertigungsstraßen ausgelegt (Zonierung, Transfers, Positionierung und Absenken)
• Komponenten für Dauerfestigkeit in hochzyklischen, schweren Industrieumgebungen spezifiziert

Technische Daten

• Modell: ERT350
• Palettengrößenbereich: 800 × 800 mm bis 1200 × 1200 mm
• Maximale Last pro Palette: 1.000 lbs (≈ 454 kg)
• Positionier/Absenk‑Mechanismus: Förderer senkt auf eine bodenmontierte Leiste und präzise Positioniereinheit
• Absenkaktuatoren: Duff‑Norton 24 VDC Linearaktuatoren
• Standard‑Palettenanschläge: elektrisch
• Rollenaufbau: eloxierte Aluminiumrollen, Ø50 mm × 100 mm Länge, 100 mm Teilung
• Zielbranchen: Haushaltsgeräte, Automobil, Batterieproduktion, schwere Roboter‑Montage
