Nadeldosierventil

für hohen DurchsatzPräzisionelektropneumatischer Aktuator

Produktbeschreibung

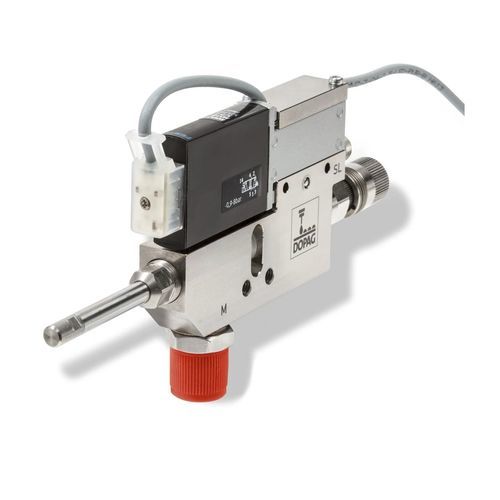

Schussventile sind extrem schnell schaltende Ventile für das kontaktlose Auftragen von Schmierfett und Öl in automatisierten Prozessen. Sie ermöglichen die Abgabe sehr kleiner Materialmengen mit Taktraten von bis zu 200 Zyklen pro Sekunde. Diese Leistung wird durch ein integriertes 5/2-Wege-Magnetventil zur Steuerung sowie kurze Wege im Luftversorgungssystem erreicht. Die Ventile sind mit kurzen oder langen Düsen erhältlich und decken verschiedene Applikationswinkel ab; unterschiedliche Düsendurchmesser erlauben die Verarbeitung von Medien mit verschiedenen Viskositäten.

Produkteigenschaften

• Kontaktlose Schussapplikation (Druck-Zeit-Dosierung)
• Düsengröße Ø 0,2 - 1,0 mm
• Max. Eingangsproduktdruck: 100 bar
• Integriertes Magnetventil 24 V DC für hohe Schussfrequenzen
• 200 Hz (SHV-01) / 30 Hz (SHV-02) je nach Typ
• Einstellbarer Nadelhub (Rasterregulierung) zur Steuerung der Schussmenge

Optionen

• Hubabtastung mit Kabel
• Düsenverlängerungen mit verschiedenen Längen und Schusswinkeln
• Heizung 24 V / 50 W mit PT100-Temperatursensor
• Schalldämpferkit
• Drucksensor
• Lichtschranke zur Schussdetektion
• Rotationsapplikator

Einsatz / Anwendung
Schussventile werden eingesetzt, um Schmierstoffe kontaktlos und präzise aufzubringen, etwa beim Befetten in der Automobilfertigung oder in anderen hochautomatisierten Produktionsprozessen. Ein Produktvideo auf der Produktseite veranschaulicht typische Anwendungen und die Eignung für automatisierte Fertigungslinien.

Charakteristiken / Technische Spezifikationen

• Schussfrequenz: bis zu 200 Zyklen pro Sekunde (200 Hz für SHV-01; 30 Hz für SHV-02)
• Düsendurchmesser: Ø 0,2 mm bis Ø 1,0 mm
• Max. Eingangsproduktdruck: 100 bar
• Steuerung: integriertes 5/2-Wege-Magnetventil
• Magnetventilversorgung: 24 V DC
• Einstellbarer Nadelhub (Rasterregulierung) zur Anpassung der Schussmenge
• Verfügbare Düsenvarianten: kurz und lang, verschiedene Applikationswinkel und Verlängerungen
• Optionale Heizung: 24 V / 50 W mit PT100
