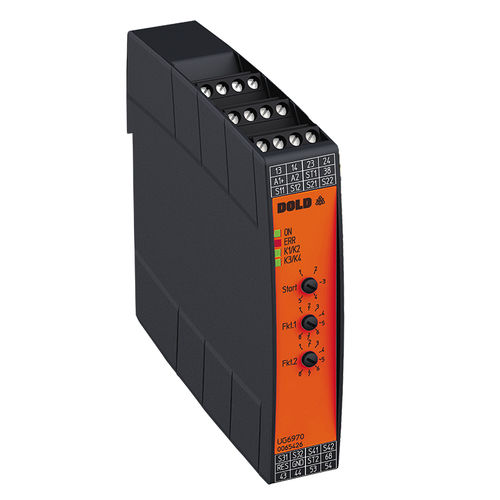

Notausschalter-Sicherheitsrelais UG 6970

für Schutztüren2NOSIL

Das multifunktionale Sicherheitsmodul UG 6970 dient dem Schutz von Personen und Maschinen durch sicherheitsgerichtetes Freigeben und Unterbrechen eines Sicherheitsstromkreises. Es findet Anwendung zusammen mit Not-Halt-Tastern, Schutztüren, Lichtschranken mit Selbsttest (Typ 4) nach IEC/EN 61 496-1, Zweihandschaltern bei Pressen der Metallbearbeitung, sowie Arbeitsmaschinen mit gefährlichen Schließbewegungen (Type III C nach EN 574) und sicherheitsgerichteten Schaltmatten, Schaltleisten und Bandschaltern. Einfach mit Drehschalter sind am UG 6970 zwei aus 5 voneinander unabhängigen Sicherheitsfunktionen einstellbar. Dies reduziert die Gerätevielfalt am Lager und erleichtert ihnen ihre Disposition. Merkmale • entspricht - Performance Level (PL) e und Kategorie 4 nach EN ISO 13849-1 - SIL-Anspruchsgrenze (SIL CL) 3 nach IEC/EN 62061 - Safety Integrity Level (SIL) 3 nach IEC/EN 61508 und IEC/EN 61511 • nach EN 50156-1 für Feuerungsanlagen • Leitungsschlusserkennung am Ein-Taster • Aktivierung über Ein-Taster oder automatische Ein-Funktion • mit oder ohne Querschlusserkennung • 2-kanaliger Aufbau • zwangsgeführte Ausgangskontakte • Ausgang: 2 Schließer pro Sicherheitsfunktion • 1 Halbleitermeldeausgang pro Sicherheitsfunktion • LED-Anzeigen Betriebsspannung, Sicherheitsfunktion 1, 2 und Fehler • mit steckbaren Anschlussblöcken für schnellen Geräteaustausch, optional - mit Schraubklemmen - oder mit Federkraftklemmen • Baubreite 22,5 mm
