Selbstklebender Dicht-System TS-SA7000

Karosserie

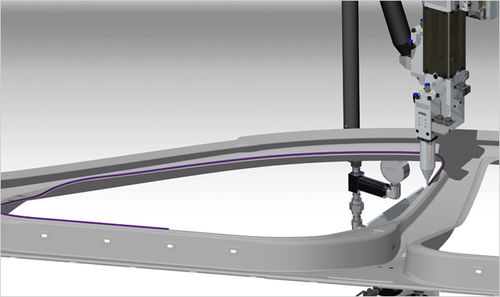

Das Strukturklebstoff-Versiegelungssystem (TS-SA7000) ist für das Auftragen von Strukturklebstoff mit Extrudiermuster unter Verwendung einer Booster-Einheit mit integrierter Extrudierpistole (Dosierpistole) und Booster (Regler für konstante Durchflussmenge) konzipiert, die ein verbessertes Versiegelungssystem für die Steuerung der Robotergeschwindigkeitskompensation, der Viskositätskompensation und der Kontrolle der wertvollen Durchflussmenge darstellt, die bei der Strukturklebstoff-Versiegelungsausrüstung erforderlich sind. LAY-OUT Pumpe: Fördert den Klebstoff aus dem Behälter zur Filtereinheit Hochdruckschlauch: Übertragen der Klebstoffleitung bis zum Fügeteil Hochdruck-Rohr : Übertragen der Klebstoffleitung bis zur Filtereinheit, Heizsystem Filtereinheit: Verhindert das Verstopfen der Düsen nach dem Filtern des Klebstoffs oder der in die Leitung geflossenen Fremdstoffe. Heizungsschlauch: Übertragung des Klebstoffs von der Filtereinheit zur Gun Booster Unit, Heizsystem Gun Booster Unit: Steuerung der Klebstoffoptimierung durch Servomotor, Ein/Aus-Steuerung der Klebstoffabgabe, Bildung des Abgabemusters Bedienfeld: Steuerung des Versiegelungssystems Charakteristisch Dosiervolumen : Max. 50cc Durchflusskontrolle Typ : Servomotor-Volumensteuerung Einbaubedingungen Klebstoff-Abgabetemperatur : 34~38℃ Zuluft : Über 4,5bar
