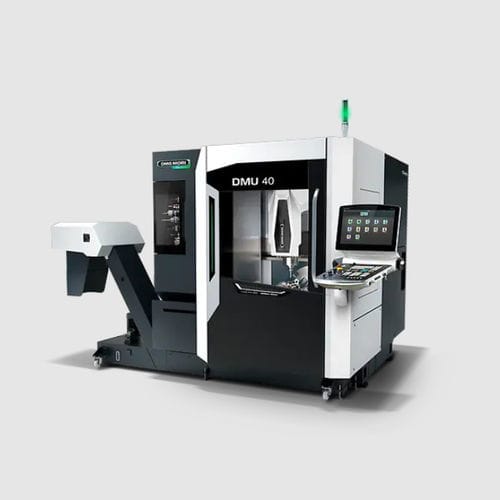

5-Achs-Bearbeitungszentrum DMU 40vertikalmit RotationstischPräzision
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Struktur
- mit Rotationstisch
- Weitere Eigenschaften
- Präzision
- X-Hub
550 mm
(22 in)- Y-Hub
450 mm
(18 in)- Z-Hub
420 mm
(17 in)- Rotationsgeschwindigkeit
12.000 rpm, 15.000 rpm, 20.000 rpm
(75.398 rad.min-1, 94.248 rad.min-1, 125.664 rad.min-1)- Leistung
15 kW, 16,5 kW, 32 kW
(20,39 hp, 22,43 hp, 43,51 hp)- Maximalhöhe des Werkstücks
570 mm
(22 in)- Maximale Tischlast
300 kg
(661 lb)
Beschreibung
5-Achs Simultanbearbeitung in 3 Maschinentypen mit bis zu 20.000 min-1
DMU 40 mit inlineSpindel 12.000 min-1 mit 15 kW und 95 Nm
DMU 40 PLUS mit inlineMASTER 15.000 min-1 mit 16,5 kW und 121 Nm
DMU 40 PRO mit speedMASTER 20.000 min-1 mit 32 kW und 130 Nm
Eine der kompakteste Maschine in ihrer Maschinenklasse
Optimierte Aufstellfläche mit nur 5,05 m²
Optimale Einbrigung im Shopfloor durch eine Maschinenbreite < 2,00 m
Kompakter Footprint auch in Verbindung mit einem Automationssystem
Schwenkrundtisch für die 5-Achs Simultanbearbeitung
Schwenkbereich der B-Achse -35° / +110° für maximale Flexibilität
Beladegewicht bis 300 kg
Gekühlte Tischlager für höchste Präzision
Hohe Genauigkeit und Präzision
Umfangreiches Kühlkonzept für hohe Langzeitgenauigkeit (DMU 40 PLUS / PRO)
Einteiliges Maschinenbett aus Grauguss
Direkt angetriebene Kugelgewindetriebe in der X- / Y-Achse
Direkte absolut Wegmesssysteme in allen Linearachsen (DMU 40 optional)
