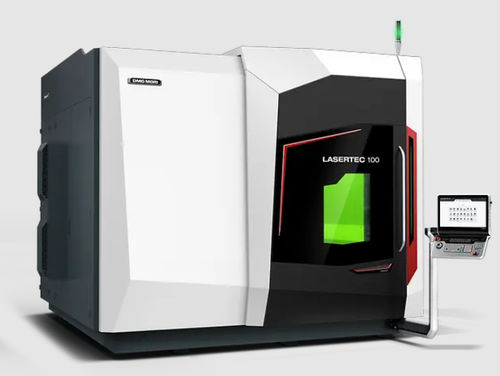

CNC-Bohrzentrum LASERTEC 100 PowerDrill

HochpräzisionHochgeschwindigkeit5-Achs

Laser-Präzisionsmaschine für alle anspruchsvollen 5-Achs-Bohrbearbeitungen bis 1.100 mm Bauteildurchmesser mit max. 1.500 mm Höhe Neues Fahrständerkonzept für konstante Steifigkeit und erhöhte Positioniergenauigkeit P10 (DIN ISO 2230-2) im gesamten Arbeitsbereich Größerer Arbeitsbereich X = 1000 Y = 1000 Z = 1000 (LASERTEC 100 PowerDrill) X = 1600 Y = 1000 Z = 1000 (LASERTEC 160 PowerDrill) Hohe Dynamik durchLinearantriebe für X/Y 80 m/min; 7 m/s² sowie ein optimiertes Kühlkonzept mit wassergekühlten Motoren, Linearführungen und Kugelgewindetrieb Modernste Komponenten für beste Performance Applikationsspezifische Achskonfigurationen für höchste Flexibilität durch verschiedene Laserkopfkinematiken (optionaler B-Achs Kopf ±150°) und Tischvarianten (B-/ C-Achse) z.B. Variable Kollimation, Durchschusserkennung, kapazitive Abstandssensorik, konoskopischer Sensor, optionaler Werkzeugwechsler etc. Wahlweise mit hochpräzisem 12-23 kW QCW-Faserlaser Erältlich als Maschinenversion PowerDrill zum Laserbohren und als Version PowerShape (ab Q1/2023) für die Bearbeitung von Shaped-Hole-Ggeometrien mit konischen Austrittstrichtern Baureihenübergreifend mit Siemens 840D solutionline und speziellen LASERSOFT PowerDrll / PowerShape Softwarepaketen Technologieführerschaft im 5-Achs-Laser-Präzisionsbohren von Kühlluftkanälen für Aerospace und IGT Kontaktfreies Bearbeitungsverfahren ohne Elektroden und Werkzeugverschleiß Höchste Wiederholgenauigkeit und Reproduzierbarkeit Verschiedene Laserquellen für unterschiedlichste Anwendungen Shaped-Hole-Bearbeitung bis 10 x schneller als Drahterodieren und hohe Designfreiheit bei Geometrien
