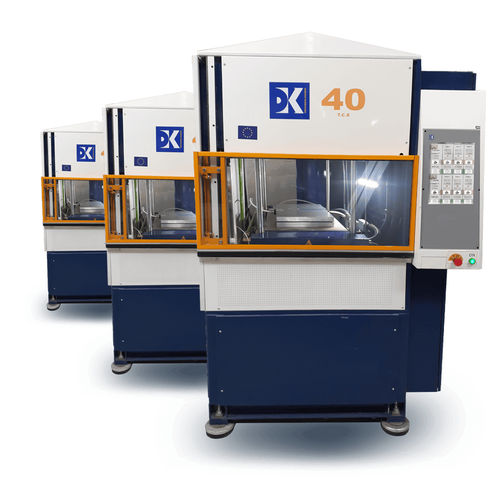

Elektrohydraulische Presse TCE series

Kompressionfür das Duroplastformenfür Verbundwerkstoffe

Übersicht Entwickelt für Ökoeffizienz und den industriellen Einsatz, bieten die Thermokompressionspressen der TCE-Baureihe kontrollierte Druck- und Wärmezyklen für die Entwicklung von Verbundbauteilen, Prototypen und die Serienproduktion. Die Baureihe integriert fortschrittliche Regelung, Datenerfassung und sichere Fernwartung.

Baureihe und Umfang TCE-Baureihe: Kraftbereich 50–2000 kN. Modelle für Labor-F&E bis zu Hochleistungsproduktionslinien verfügbar.

Hauptmerkmale

• Präzise Druckregelung mittels Frequenzumrichter, genau auch bei niedrigen Drücken
• Heiz- und Kühlplatten mit Option bis 450°C
• Hochleistungsfähige Temperierung:
  • Aufheizraten bis zu 40°C/min
  • Abkühlraten (Luft und Wasser) bis zu 50°C/min

Betriebliche Vorteile

• Reduzierung des Stromverbrauchs um bis zu 70%
• Niedrige Geräuschentwicklung, geeignet für Produktionsumgebungen
• Datenerfassung und sichere Fernwartungsmöglichkeiten

Konstruktion und Funktionen

• Hochlast-Heizpatronen zur optimierten Plattentemperierung
• Unabhängige Steuerung jeder Heizzone
• Gesteuerte Kühlung mit Luft und Wasser
• Intuitive Programmieroberfläche mit Online-Hilfe
• Datenausgabe nach Excel über USB-Stick oder Ethernet; Kurvenanzeige auf dem HMI
• Programmierbare Stufen: Zeit, Druck, Temperatur
• Touchscreen mit mehrsprachigem HMI

Optionen

• Doppelintervallpresse (heiße Zone / kalte Zone)
• Materialtransferzylinder
• Vakuumsystem
• RTM-Injektionseinheit
• Saugtrichter
• Werkzeug-Ladetisch
• Sichere Fernwartung
• Datenerfassung zur externen Excel-Analyse
• Infrarot-Öfen zum Vorheizen des Materials
• Integration in Produktionsüberwachungssysteme

Modelle — technische Tabelle Typ | Kraft | Plattengrößen | Temperaturbereich | Thermoregulation / Kühlmodus
TCE 20 / TCE 20GP | 200 kN | 300 x 300 mm / 500 x 500 mm | Standard: bis 250°C; Option: bis 450°C | Aufheizraten bis zu 40°C/min; Abkühlraten bis zu 50°C/min
TCE 40 / TCE 40GP | 400 kN | 400 x 400 mm / 500 x 500 mm | Standard: bis 250°C; Option: bis 450°C | Aufheizraten bis zu 40°C/min; Abkühlraten bis zu 50°C/min
TCE 60 / TCE 60GP | 600 kN | 400 x 400 mm / 500 x 500 mm | Standard: bis 250°C; Option: bis 450°C | Aufheizraten bis zu 40°C/min; Abkühlraten bis zu 50°C/min
TCE 80 / TCE 80GP | 800 kN | 500 x 500 mm / 700 x 700 mm | Standard: bis 250°C; Option: bis 450°C | Aufheizraten bis zu 40°C/min; Abkühlraten bis zu 50°C/min
TCE 100 / TCE 100GP | 1000 kN | 700 x 700 mm / 900 x 900 mm | Standard: bis 250°C; Option: bis 450°C | Aufheizraten bis zu 40°C/min; Abkühlraten bis zu 50°C/min

Technische Spezifikationen

• Serienbezeichnung: TCE series
• Kraftbereich: 50–2000 kN
• Beispielmodelle: TCE 20, 40, 60, 80, 100 und GP-Varianten
• Plattengrößen (Beispiele): 300×300 mm, 400×400 mm, 500×500 mm, 700×700 mm, 900×900 mm
• Temperaturbereich: Standard bis 250°C, optional bis 450°C
• Thermoregulierung: Aufheizraten bis 40°C/min; Kühlung (Luft & Wasser) bis 50°C/min
• Heizplatten: thermoreguliert mit Hochlast-Heizpatronen; unabhängige Zonensteuerung
• Druckregelung: Frequenzumrichter mit hoher Präzision auch bei niedrigen Drücken
• Kühlmodi: gesteuert mit Luft und Wasser
• Datenerfassung: exportierbar nach Excel via USB oder Ethernet; Kurvenanzeige auf HMI
• Bedienung: Touchscreen mehrsprachiges HMI mit intuitiver Programmierung und Online-Hilfe
• Optionen: Vakuum, RTM-Injektion, Transferzylinder, Beladetische, IR-Vorheizöfen, sichere Fernwartung, Überwachungsintegration
• Energieeffizienz: Reduzierung des Stromverbrauchs bis zu 70%
