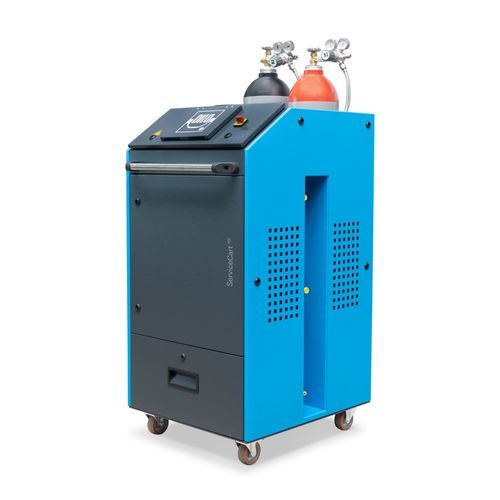

Werkstattwagen / 1 Schublade H2 Servicegerät

ohne Schublade

Produktbeschreibung
Das ServiceCart H2 ist ein mobiler Servicewagen, der Werkstattmitarbeitende bei Wartungs- und Servicearbeiten an Wasserstoffsystemen in Fahrzeugen unterstützt. Das Gerät übernimmt zentrale Servicefunktionen automatisch und ermöglicht eine sichere Handhabung von Wasserstoff in Niederdrucksystemen bis 60 bar.

Hauptfunktionen

• Druckentlastung des Wasserstoffsystems (Niederdrucksystem max. 60 bar)
• Inertisierung des Systems mit Stickstoff
• Restgasmessung zur Bestätigung wasserstofffreier Zustände
• Spülung mit Formiergas für nachfolgende Dichtigkeitstests
• Dichtheitstests zur Erkennung von Leckagen nach dem Service

Anwendung
Das Gerät ist für Wasserstoffsysteme bis zu einer maximalen Betriebsdruck von 60 bar vorgesehen. Leitungssysteme mit höherem Druck müssen vor dem Service durch Absperreinrichtungen im Fahrzeug getrennt werden.

Standardausführung

• Lackierung: Anthrazit-Blau

Vorteile & Funktionen
Elektrische Daten:

• Anschlusskabel Querschnitt: ≥ 1,5 mm² (AWG 15)
• Kabel mit Stecker: 16 A

Drucksensoren:

• Messbereich: 0–60 bar
• Messbereich H2-Sensor: 0–100 Vol.-% in Stickstoff

Anschluss am Fahrzeug:

• 2× 5 m Metallwellschläuche DN8, Anschlusskupplungen zum Fahrzeug (spezifizierbar)
• 1× 20 m Schlauch zum Anschluss an eine geeignete Ablufteinrichtung oder zur Ableitung des Gases außerhalb der Werkstatt

Gasversorgung:

• 1× Anschluss für Stickstoff
• 1× Anschluss für Formiergas (5 % H2 in 95 % N2)
• Gase und Gasflaschen nicht im Lieferumfang enthalten

Technische Daten
Abmessungen (B × H × T): 735 × 1.440 × 880 mm
Gewicht: 257 kg
Schallpegel: < 70 dB(A)
Umgebungstemperatur: 0 bis +40 °C
Lagertemperatur: -20 bis +60 °C
Umgebungsfeuchte: < 90 % r. F., nicht kondensierend
Schutzart: IP 44
Maximale Einsatzhöhe: 2000 m über NN
Betriebsspannung: 230 V AC
Frequenz: 50/60 Hz

Charakteristiken / Spezifikationen

• Produktname: ServiceCart H2
• Artikel / Modell: H2-Z002R01
• Einsatzgas: H2 (Wasserstoff)
• Servicefunktionen: Druckentlastung, Inertisierung, Restgasmessung, Spülung mit Formiergas, Dichtigkeitsprüfung
• Max. Servicedruck (Niederdrucksystem): 60 bar
• Anschlusskabel: ≥ 1,5 mm²; Stecker 16 A
• Drucksensor Messbereich: 0–60 bar
• H2-Sensor Messbereich: 0–100 Vol.-% in Stickstoff
• Fahrzeuganschlussschläuche: 2× DN8 (5 m) (spezifizierbar)
• Ablass-/Belüftungsschlauch: 1× 20 m für Abluft oder externe Entlüftung
• Gasanbindungen: Stickstoff und Formiergas (5 % H2 in 95 % N2)
• Gase und Flaschen nicht enthalten
• Abmessungen (B × H × T): 735 × 1.440 × 880 mm
• Gewicht: 257 kg
• Schallpegel: < 70 dB(A)
• Temperaturbereich Betrieb: 0 bis +40 °C
• Lagertemperatur: -20 bis +60 °C
• Schutzart: IP 44
• Betriebsspannung / Frequenz: 230 V AC / 50–60 Hz
