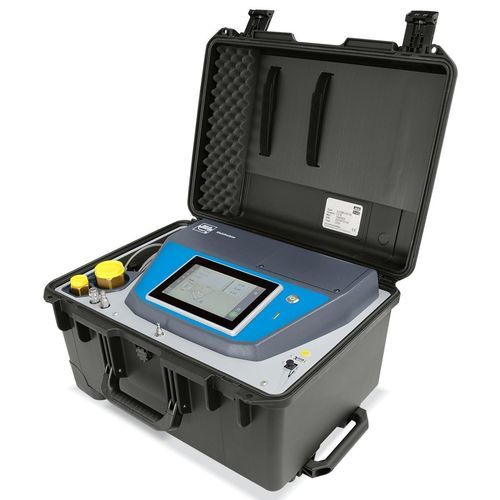

Angleicher H2-Z002R21

Produktbeschreibung
Das ServiceCart H2 unterstützt Werkstattmitarbeiter bei Arbeiten an Wasserstoffsystemen in Fahrzeugen. Das Gerät kann Servicefunktionen vollautomatisch übernehmen.

Funktionen

• Druckentlastung des Wasserstoffsystems (Niederdrucksystem max. 60 bar)
• Inertisierung des Systems mit Stickstoff
• Restgasmessung zur Bestätigung, dass das System wasserstofffrei ist
• Spülung mit Formiergas für anschließende Dichtigkeitstests
• Dichtheitstests zur Erkennung von Leckagen nach dem Service

Einsatzbereich
Das Gerät kann für Wasserstoffsysteme bis zu einem Druck von max. 60 bar eingesetzt werden. Leitungssysteme mit höherem Druck müssen durch Absperreinrichtungen im Fahrzeug abgetrennt werden.

Grundausstattung

• Lackierung: Anthrazit-Blau

Elektrische Anschlussdaten

• Anschlusskabel Querschnitt ≥ 1,5 mm² (AWG 15)
• Kabel mit Stecker 16 A

Drucksensor

• Messbereich: 0 - 60 bar
• Messbereich H2-Sensor: 0 - 100 Vol.-% in Stickstoff

Anschluss zum Fahrzeug

• 2x DN8, Anschlusskupplungen zum Fahrzeug, individuell spezifizierbar
• 1x Anschluss an eine geeignete Ablufteinrichtung oder zum Ablassen des Gases außerhalb der Werkstatt (Schläuche nicht im Lieferumfang)

Gasversorgung

• 1x für Stickstoff
• 1x für Formiergas (5% H2 in 95% N2)
• Gase und Gasflaschen sind nicht im Lieferumfang enthalten

Technische Daten
Abmessungen (B x H x T): 500 x 370 x 625 mm
Gewicht: 50 kg
Schallpegel: < 70 dB(A)
Umgebungstemperatur: 0 bis +40 °C
Lagertemperatur: -20 bis +60 °C
Umgebungsfeuchte: < 90 % (nicht kondensierend)
Schutzklasse: IP44
Maximale Höhe: 2000 m über NN
Betriebsspannung: 230 V AC
Frequenz: 50/60 Hz

Charakteristika / Technische Spezifikationen

• Modell: H2-Z002R21
• Marke: DILO
• Produkttyp: Mobiles H2-Servicegerät für Fahrzeug-Wasserstoffsysteme
• Unterstütztes Gas: H2
• Max. Einsatzdruck (Gerät): bis zu 60 bar (Niederdrucksysteme)
• Funktionen: Druckentlastung, Inertisierung, Restgasmessung, Spülung mit Formiergas, Dichtheitstest
• Anschlusskabel: ≥ 1,5 mm² (AWG 15); Kabel mit 16 A Stecker
• Drucksensor-Messbereiche: 0–60 bar; H2-Sensor 0–100 Vol.-% in N2
• Anschlüsse Fahrzeug: 2x DN8; 1x Abluft-/Entlüftungsanschluss (Schläuche nicht enthalten)
• Gasanschlüsse: 1x Stickstoff; 1x Formiergas (5% H2 in 95% N2)
• Abmessungen (B×H×T): 500 × 370 × 625 mm
• Gewicht: 50 kg
• Schallpegel: < 70 dB(A)
• Temperaturbereich: 0 bis +40 °C (Betrieb); -20 bis +60 °C (Lagerung)
• Umgebungsfeuchte: < 90 % (nicht kondensierend)
• Schutzart: IP44
• Betriebsspannung / Frequenz: 230 V AC, 50/60 Hz
