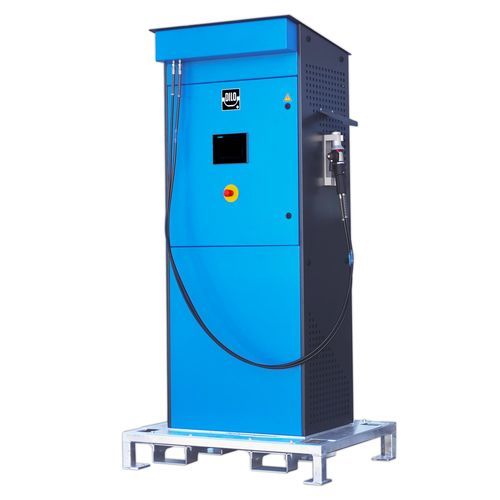

Wasserstoff-Betankungsstation H2

stationär300 bar

Produktbeschreibung
Die Befüllstation H2 ermöglicht das Betanken von gasförmigem Wasserstoff aus bis zu vier verschiedenen H2-Speichern (Flaschenbündeln). Der Befüllvorgang ist einfach, kann schnell gestartet werden und läuft automatisiert ab. Je nach Vordruck in den H2-Speichern kann ein Fahrzeug bis max. 300 bar betankt werden.

Hinweis
Das tatsächliche Produkt kann geringfügig von der Abbildung abweichen.

Highlights

• Gasart: H2

Grundausstattung

• Lackierung: blau-anthrazit

Vorteile & Funktionen

• Allgemeine Informationen: Entspricht SAE J2601-4, ISO 19880-1, ISO 14687 und den DILO-Herstellerspezifikationen
• Elektronische Steuerung: Siemens-Touchscreen

Elektrische Daten

• Anschlusskabel: ≥ 1,5 mm (AWG 15)
• Kabel mit Stecker 16 A
• Art des Steckers: AC / 3-phasig

Drucksensoren

• Messbereich: 0 - 400 bar

Anschluss am Fahrzeug

• 1x 3 m Schlauch mit Anschlusskupplungen zum Fahrzeug TK16-H35 (Schlauchlängen und Anschlusskupplungen können individuell spezifiziert werden)

Gasversorgung

• 4x Wasserstoffbündel, max. Druck 300 bar (Gase und Gasflaschen nicht im Lieferumfang enthalten)

Technische Spezifikationen

• Abmessungen (B x H x T): 1.200 x 2.280 x 800 mm
• Gewicht: 250 kg
• Schallpegel: < 85 dB(A)
• Umgebungstemperatur: -20 bis +40 °C
• Umgebungsfeuchte: < 90 % r. F., nicht kondensierend
• Schutzart: IP 65
• Maximale Höhe: 2000 m über NN
• Betriebsspannung: 230 V AC
• Frequenz: 50/60 Hz
• Strom: 10 A (max.)
• Eingangsspannung: 380 V (max.)
• Eingangsdruck: 300 bar (max.)
• Max. Ausgangsdruck: 290 bar (max.)
• Konstruktionsdruck: 350 bar (max.)
• Drucksensor-Messbereich: 0 - 400 bar
