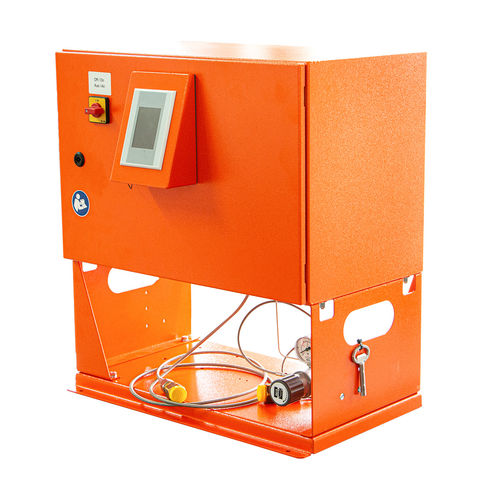

Gasüberwachungssystem B169R series

KonzentrationSF6Mess

Besondere Merkmale Gasart : SF6 Sensoren : %-Satz in N2 Grundausstattung • Anschlussschläuche mit DILO-Kupplungen DN8, jeweils 2 m lang • Betriebsanleitung Beschreibung Das Gerät dient dazu, die Qualität des SF6-Gases in einem Gasraum zu überwachen und aufzuzeichnen. Mit nur einer Messung können folgende Qualitätsparameter bestimmt werden (je nach Ausführung): • SF6-Volumenanteil (%) • Feuchtekonzentration (°C Atmosphäre, °C Druck, °F Atmosphäre, °F Druck, ppmv, ppmw) Der Anwender kann dabei zwischen drei Messmodi wählen: • Dauermessung • Impulsmessung mit automatischer Messdatenaufzeichnung • Einzelmessung Voraussetzung für die Messung ist, dass der Gasraum mit zwei räumlich voneinander getrennten Kupplungen ausgestattet ist. Dabei wird das Messgas aus einer der beiden Kupplungen entnommen, im internen Beutel der Gasüberwachung zwischengespeichert und im Anschluss an die Messung durch die zweite Kupplung wieder in den Gasraum zurückgepumpt. Alternativ kann die Gasausgangskupplung des Gerätes auch an einen externen Behälter angeschlossen werden, in dem das Gas nach der Messung gesammelt wird.Die Gasüberwachung zeichnet sich durch eine einfache und benutzerfreundliche Handhabung sowie eine problemlose Wartung aus. Alle Gassensoren sind leicht zugänglich und können bei Bedarf durch den Benutzer nach dem „Plug & Play“-Prinzip ausgetauscht werden. Die Bedienung der Anlage erfolgt über ein 3,5“ Farb-Touchpanel mit intuitiver Menüführung.Aufgrund der Verwendung von selbstschließenden Kupplungen kann weder beim Messvorgang noch beim Zurückpumpen SF6 in die Umwelt gelangen.
