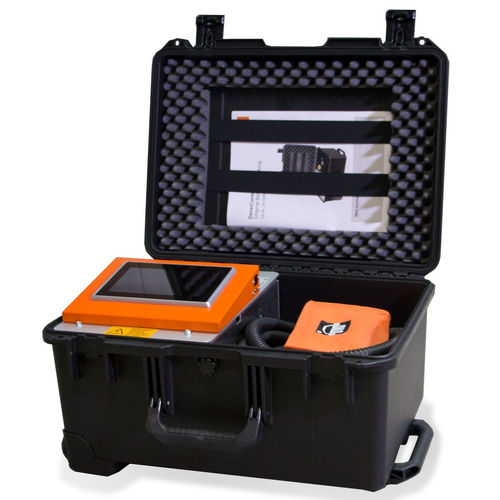

Die (EU) F-Gase-Verordnung 517/2014 schreibt eine regelmäßige Überwachung der in Schaltanlagen installierten Dichtewächter vor. In Verbindung mit einem DILO-Absperrventil lässt sich mit dem Gerät schnell ermitteln, ob die Schaltpunkte von Dichtewächtern recht-zeitig auslösen, ohne dass der Dich- tewächter demontiert werden muss. Eine Überprüfung der Schaltpunkte ist dadurch sehr schnell, einfach, genau und ohne SF6-Emissionen möglich. Der zu prüfende Dichtewächter wird aus der Datenbank ausgewählt und mit dem Absperrventil vom Gasraum separiert. Nach Start der Messung wird das Gas im Dichtewächter langsam abgelassen und im internen Speicher aufgefangen. Dabei werden die Schaltpunkte automatisch angefahren und erfasst. Sie können mit der Seriennummer und der Schaltanlagentemperatur im System gespeichert und später zur Dokumentation heruntergeladen werden. Im Anschluss an die Messung wird das aufgefangene Gas wieder in die Anlage zurückgepumpt. Vorteile & Funktionen • Automatischer Prüfprozess und Messvorgang • Test des Dichtewächters ohne Demontage und ohne SF6-Emissionen (Installation des Dichtewächters am Absperrventil erforderlich • Einfache Bedienung und Menüführung über Farb-Touchpanel (7“) • Speicherung von 50 Dichtewächtertypen mit den jeweiligen Schaltpunkten • Speicherung von bis zu 200 Messergebnissen • Datenübertragung auf USB-Stick und Ausgabe in Form eines Messprotokolls möglich • Anzeigedruckeinheiten wählbar • Einstellbare Benutzersprachen: DE, GB und FR • Fahrbarer Trolley für bequemen Transport • Druckanzeige in bar pa / pe, kPa pa / pe, psi pa / pe, MPa pa / pe
