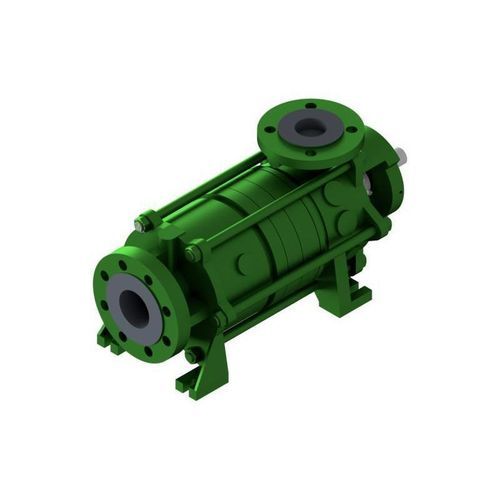

Seitenkanalpumpe SC

selbstansaugendstationärGusseisen

Beschreibung
Die Type SC ist eine ein- oder mehrstufige, selbstansaugende, horizontale Seitenkanalpumpe. Neben der Selbstansaugfähigkeit haben Seitenkanalpumpen aufgrund ihrer hohen Druckziffer den Vorteil, bei Förderung kleiner Fördermengen gegen relativ hohe Druckhöhen wirtschaftlicher zu arbeiten als normale Zentrifugalpumpen. Durch den axialen Saugstutzen und das vorgeschaltete Radiallaufrad erzielt die Type SC niedrige NPSH-Werte. Die Stufen sind durch gekammerte O-Ringe gegen die Atmosphäre abgedichtet. Die Pumpenwelle ist druckseitig in ein dauerfettgeschmiertes Wälzlager gelagert. Saugseitig ist ein SiC-Gleitlager vorhanden. Ein Leitapparat ist als Druckhaltestufe ausgebildet, damit beim Abschalten der Pumpe noch ausreichend Fördermedium in der Pumpe verbleibt, um ein Anfahren auch beim Betrieb mit geodätischer Saughöhe problemlos zu ermöglichen.

Anwendungen

• Öl & Gas
• Chemie
• Petrochemie
• Tanklager / Tankfarmen
• Erneuerbare Energien / Umwelttechnik

Technische Kurzdaten
Q max: 32 m³/h**
H max: 600 m**
Betriebsdruck: 40 bar*
Temperatur: 180°C*
max Drehzahl: 1750 min−1
Abdichtung: Gleitringdichtung
Aufstellung: horizontal
Saugstutzen: axial
Selbstansaugend: ja
Lagerung: Wälzlager (druckseitig), SiC-Gleitlager (saugseitig)
Schmierung: Fett
Werkstoffe: Duplex, Ni-Basis-Legierungen, Sphäroguss / Stahlguss, austenitischer Stahlguss
Normen: ISO 5199
Ex-Schutz: Kategorie 2 / Zone 1

Hinweis
* höhere Drücke und Temperaturen auf Anfrage
** abhängig von Baugröße und Drehzahl

Charakteristiken / Spezifikationen technische

• Typenbezeichnung: Type SC
• Bauform: ein- oder mehrstufige Seitenkanalpumpe, horizontal
• Förderstrom (Q max): bis 32 m³/h (abhängig von Baugröße und Drehzahl)
• Förderhöhe (H max): bis 600 m (abhängig von Baugröße und Drehzahl)
• Betriebsdruck: bis 40 bar (höhere Drücke auf Anfrage)
• Mediumtemperatur: bis 180°C (höhere Temperaturen auf Anfrage)
• Max. Drehzahl: 1750 min−1
• Abdichtung: Gleitringdichtung
• Selbstansaugend: ja
• Saugstutzen: axial
• Lagerung: druckseitig dauerfettgeschmiertes Wälzlager, saugseitig SiC-Gleitlager
• Schmierung: Fett
• Werkstoffe: Duplex, Nickelbasislegierungen, Sphäroguss / Stahlguss, austenitischer Stahlguss
• Normen: ISO 5199
• Ex-Schutz: Kategorie 2 / Zone 1
