Digitale Kamera PYROINC 768N

für die GlasindustrieÜberwachungWärmebild

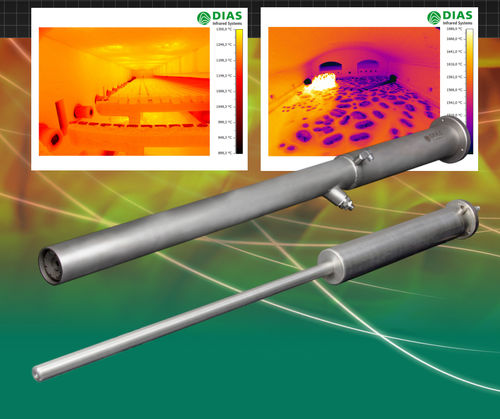

Die äußerst robuste Wärmebildkamera-Serie PYROINC beinhaltet mehrere Typen, die im nahen Infrarotbereich (NIR) bei Wellenlängen von 0,8 µm bis 1,1 µm arbeiten und hohe Temperaturen in Echtzeit zwischen 600 °C und 1800 °C messen. Die Boreskop-Optik ist durch ein Saphirfenster geschützt. Der Edelstahl-Sondenkühlmantel der Kamera wird mit Wasser oder Luft gekühlt. Die Kameravarianten PYROINC endoscope haben einen Sondenkühlmantel mit besonders kleinem Durchmesser. Der Sondenkühlmantel kann direkt durch eine Öffnung in der Brennraumwandung eingefahren werden. Die kleine Eintrittsöffnung der Optik ist luftgespült. Zusammen mit einer automatischen Rückzugvorrichtung wird gewährleistet, dass das System den hohen Temperaturen und speziellen Anforderungen am Einsatzort standhält. Der vordere Teil des Sondenkühlmantels widersteht Temperaturen um 1800 °C bei Standzeiten zwischen 2 und 10 Jahren (stark abhängig von den Einsatzbedingungen). Die verwendeten hochdynamischen Bildsensoren auf Siliziumbasis ermöglichen einen großen, kontinuierlichen Temperaturmessbereich mit einer Auflösung von 768 × 576 Pixeln oder im HD-Bereich mit 1600 × 1200 Pixeln bzw. 1920 × 1080 Pixeln. Die Wärmebilder werden in Echtzeit über Ethernet zur Visualisierung und Weiterverarbeitung der Messwerte übertragen. Durch den kamerainternen Webserver ist ein RemoteZugriff jederzeit möglich. So können bequem Fernwartungen durchgeführt oder auch Thermografie-Daten und aktueller Betriebszustand abgerufen werden. Beispielanwendungen Glasindustrie: Messung der Temperatur der Glasschmelze und zur Überprüfung der Ausmauerung von Glasschmelzöfen.
