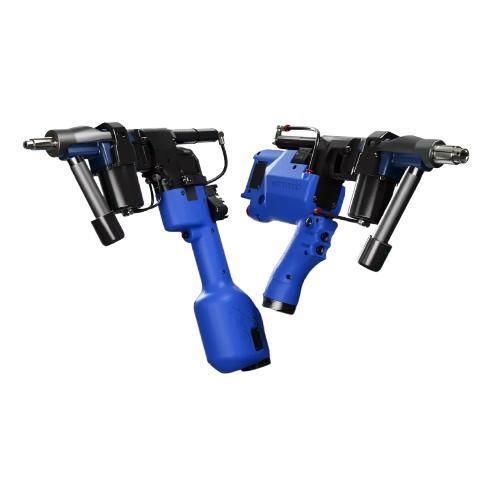

Elektrische Bohrmaschine EDU seriesmit VerstellgetriebekompaktHochpräzision
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Versorgung
- elektrisch
- Weitere Eigenschaften
- kompakt, mit Verstellgetriebe, Hochpräzision, modular
- Leistung
1.500 W, 3.000 W
- Spannung
110 V, 230 V
Beschreibung
Übersicht
Modelle
Systemkomponenten
Hauptfähigkeiten
Controller & Konnektivität
Motor & Sicherheit
Pneumatik & Schmierung
QC‑Kopfmodul (M-EDU‑QC)
Wesentliche Unterschiede (M-EDU vs M-EDU-QC)
Daten & Rückverfolgbarkeit
Zusatzfunktionen
Typische Anwendungen
Technische Spezifikationen
- Die EDU-Serie Desoutter ist eine vollständig elektrische Bohr- und Bearbeitungseinheit für industrielle und luftfahrtbezogene Anwendungen. Sie deckt Bohren, Reiben und Senken in Materialien von CFRP bis Titan ab und kombiniert modulare Kopfmodule, präzise Motorsteuerung und Prozesssoftware.
Modelle
- L-EDU: leichte/kompakte Einheit für wiederholte Bohrvorgänge kleiner Durchmesser in einmaterialigen Anwendungen, einfache Integration.
- M-EDU: modulares System für Multi‑Stack und kritische Prozesse; Variante M-EDU-QC mit Schnellwechsel-Kopfinterface und RFID-Identifikation.
Systemkomponenten

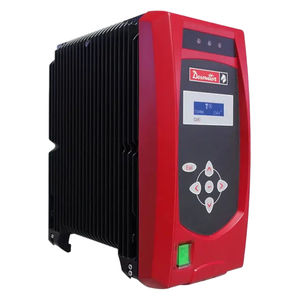

- Controller: Zentrale zur Steuerung von Motor, Kopfmodulen und Sicherheitsfunktionen.
- Ombilikalkabel: Energie- und Signalleitung, verfügbar in 3 m / 5 m / 7 m oder kundenspezifisch.
- Motor(en): Antrieb für Rotation und Vorschub (Doppelmotor-Architektur bei M-EDU).
- Kopfmodul: austauschbares Werkzeugmodul (QC-Schnittstelle bei QC-Varianten) mit integrierter Schmierung und Sensorik.
Hauptfähigkeiten
- Unabhängige Steuerung von Drehzahl und Vorschub (Doppelmotor bei M-EDU) für konstante Lochqualität.
- Modulares Kopfkonzept ermöglicht schnelle Anpassung an verschiedene Anwendungen und unbegrenzte Kopfvarianten.
- Integrierte Schmieroptionen einschließlich MQL-Unterstützung; QC‑Köpfe mit automatischer Schmierkupplung.
- Echtzeitprozessüberwachung und Datenrückverfolgbarkeit (Drehzahl, Vorschub, Hub) mit Speicherung zur Analyse.
Controller & Konnektivität
- Versorgungsoptionen: 230 V | 13 A | 3000 W oder 110 V | 13 A | 1500 W.
- Kommunikation: Open Protocol und MQTT; Ethernet x2 (separate Netzwerke); geschützter USB; IO‑Port und Signalleuchte; Vakuum-/Drucksensoreingänge.
Motor & Sicherheit
- Beispielwerte: Rotationsmotor 48 V | 70 A max; Vorschubmotor 48 V | 5 A max; Schmiermotor 48 V | 5 A max.
- M-EDU: Doppelmotor-Konfiguration (Geschwindigkeit + Vorschub) zur Prozessoptimierung.
- Sicherheit: NOT‑AUS Kat.3 PL d; sichere Drehmomentabschaltung Kat.3 PL d.
Pneumatik & Schmierung
- Pneumatikbereich: Gerätedruck 0–8 bar; Schmierluft 0–8 bar.
- Schmierstoffsteuerung: Durchfluss 0–35 ml/min; Schmiermitteltank 1,5 L; MQL-Unterstützung mit speziellem Rohr; integrierte Schmierung bei QC‑Köpfen (keine externen Schläuche).
QC‑Kopfmodul (M-EDU‑QC)
- Schnellverschluss‑Kopfinterface für schnelle Kopfwechsel und Plug‑and‑Drill‑Betrieb.
- Integrierte Schmierkupplung mit automatischer Abschaltung beim Trennen.
- RFID zur automatischen Kopferkennung und optionale frontseitige RFID‑Einheit für Geolokationsaktivierung.
- Werkzeugwechsel: automatische Öffnung der Backen und Verriegelungsbolzen für schnellen Messerwechsel; integrierte LEDs und Stoßschutz.
Wesentliche Unterschiede (M-EDU vs M-EDU-QC)
- Motorenkonfiguration: beide M-EDU‑Varianten behalten Doppelmotorkonfiguration (Geschwindigkeit + Vorschub).
- Ergonomie: M-EDU‑QC bietet verbesserte Griffigkeit und Handling gegenüber Standard M-EDU.
- Schmierung: manuelle Schlauchverbindung bei M-EDU; automatische, integrierte Verbindung bei M-EDU‑QC.
- Kopfinterface: manuell bei M-EDU; Schnellwechselsystem mit automatischer Verbindung bei M-EDU‑QC.
- RFID/Geolocation: frontseitige RFID‑Option für Aktivierung bei M-EDU‑QC.
Daten & Rückverfolgbarkeit
- Kontinuierliche Aufzeichnung von Drehzahl, Vorschub und Hub während des Bohrprozesses; Speicherung für Rückverfolgbarkeit und Auswertung.
- EDU Config Software zur Verwaltung von Einricht- und Prozessparametern (Geschwindigkeit, Vorschub, Schmierung, Vakuum, Klemmkraft, Bohrkurven).
Zusatzfunktionen
- Ombilikalkabellängen: 3 m / 5 m / 7 m (kundenspezifische Längen auf Anfrage).
- IO‑Port, Signalleuchte, Vakuum‑Informationsausgang, geschützter USB, Vakuum‑/Drucksensoren zur Prozessüberwachung.
Typische Anwendungen
- Präzise Bohr‑, Reib‑ und Senkaufgaben in der Luft‑ und Raumfahrt sowie in anderen Industrien (CFRP, Titan, Mehrschicht‑Aufbauten).
- Halbautomatische oder flexible Montagelinien, die Ergonomie, Nachverfolgbarkeit und schnelle Kopfwechsel erfordern.
Technische Spezifikationen
- Netzleistung: 230 V | 13 A | 3000 W oder 110 V | 13 A | 1500 W.
- Motorsteuerung: Rotation 48 V | 70 A max; Vorschub 48 V | 5 A max; Schmierung 48 V | 5 A max.
- Kommunikation: Open Protocol, MQTT; Ethernet x2; geschützter USB.
- Sicherheit: NOT‑AUS Kat.3 PL d; sichere Drehmomentabschaltung Kat.3 PL d.
- Pneumatik: 0–8 bar; Schmierstoff 0–35 ml/min; Tank 1,5 L; MQL‑Support.
- QC‑Kopf: Schnellverschlusshebel, integrierte Schmierkupplung, RFID‑Erkennung, frontseitige RFID‑Option.
- Software: EDU Config für Parameter‑ und Kurvenoptimierung.
