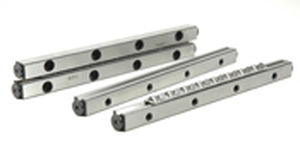

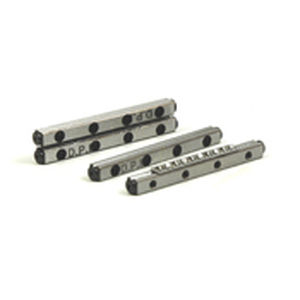

Laufschiene NB-1030SSEdelstahlKreuzrollenPräzision
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Lauf
- Material
- Edelstahl
- Rollelement
- Kreuzrollen
- Weitere Eigenschaften
- Präzision
- Schienenlänge
30 mm
(1,18 in)
Beschreibung
Gekreuzte Rollenschienen-Sets
Familie: NB-1000
Modell: NB-1030SS
Preis: $ 231.00
Alle Abmessungen in Millimetern, wenn nicht anders angegeben
Profilabmessungen : mm (in)
A : 8.5 (0.335)
B : 4.0 (0.158)
C : 3.9 (0.154)
D : 1.5 (0.059)
S : 1.5 (0.059)
Montageabmessungen : mm (in)
M : 10 (0.3937)
E : 1.8 (0.0709)
F* : M2
J** : #0
d : 1.65 (0.065)
G : 3.0 (0.118)
H : 1.4 (0.055)
Rollendurchmesser (D) : 1.5 (0.059)
Rollenabstand (P) : 2.5 (0.098)
Zunahme des Verfahrwegs für jeden Rollenabschnitt : 5 (.197)
Tragfähigkeit der Rollen für jede Rolle in kg (lbs) : 4 (8.8)
* Gewindegröße ** Bohrung F gibt Schraube für Durchsteckmontage frei
---
