Linearer Piezoaktor BBPX-MFC

smartfür Industrieanwendungen

Produktübersicht

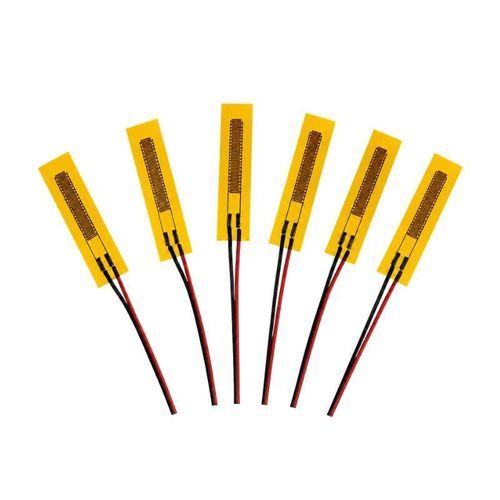

BBPX-MFC ist ein flexibler MFC piezoelektrischer Faserverbund-Aktuator, bestehend aus piezokeramischen Fasern, flexiblen, interdigitierenden Elektroden und einer Epoxidharzmatrix. Er arbeitet im d₃₃-Piezo-Modus und wandelt eine angelegte Ansteuerspannung in axiale Dehnung entlang der Faserachse um. Der Aktuator ist ausgelegt für intelligente Strukturen, aktive Schwingungsdämpfung, strukturelle Aktuation und Energiegewinnung.

Hauptmerkmale

• Flexible Faserverbund-Konstruktion mit piezoelektrischen Fasern
• d₃₃-Betriebsmodus für axiale Aktuation
• Maximale axiale freie Dehnung bis zu 1300 ppm
• Geeignet für flache und gekrümmte Strukturflächen
• Unterstützt Aktuation, Schwingungskontrolle und Energiegewinnung
• Anpassbare Abmessungen und Ansteuerspannung

Hauptspezifikationen
Produkttyp — MFC piezoelektrischer Faserverbund-Aktuator
Betriebsmodus — d₃₃
Typische freie Dehnung — 900 ppm
Maximale axiale freie Dehnung — Bis zu 1300 ppm
Kapazität — 0,35 nF
Abmessungen — Anpassbar
Ansteuerspannung — Anpassbar

Aufbau
Komponente — Funktion
Piezokeramische Fasern — Erzeugen piezoelektrische Dehnung entlang der Faserrichtung
Flexible interdigitierte Elektroden — Erzeugen das Ansteuerfeld entlang der piezoelektrischen Fasern
Epoxidharzmatrix — Stützt die Fasern und bildet die flexible Verbundstruktur
Anschlussdrähte — Verbinden den Aktuator mit dem Ansteuer- oder Energiegewinnungskreis

Funktionsprinzip
Wenn Spannung an die interdigitierenden Elektroden angelegt wird, wirkt das elektrische Feld entlang der piezokeramischen Fasern. Der d₃₃-Piezoeffekt erzeugt axiale Ausdehnung oder Kontraktion. Bei Verklebung an eine Wirtsstruktur kann BBPX-MFC kontrollierte Verformungen zur strukturellen Aktuation und Schwingungsunterdrückung erzeugen. Mechanische Verformungen der verklebten Struktur können ebenfalls in elektrische Energie für Energiegewinnungsanwendungen umgewandelt werden.

Typische Anwendungen

• Aktive Schwingungskontrolle — Verklebung an Maschinen, Platten und Balken zur Anwendung kontrollierter Dehnung und Unterdrückung struktureller Schwingungen; geeignet für Präzisionsgeräte, intelligente Strukturen und aktive Dämpfungssysteme.
• Flügel- und Luftfahrtstrukturkontrolle — Passt sich Flügeloberflächen und anderen gekrümmten Bauteilen an für Strukturdeformationskontrolle, Vibrationsunterdrückung und Entwicklung intelligenter Strukturen.
• Balken-Auslenkungsaktuation — Unterstützt Biegekontrolle, Schwingungsprüfungen, Modalkontrolle und Laborforschungsplattformen bei Verklebung auf Kragbalken.
• Piezoelektrische Energiegewinnung — Wandelt mechanische Dehnung durch Strukturvibration oder Biegung in elektrische Energie für Niedrigleistungsanwendungen um.

Anpassungsoptionen

• Gesamtlänge und Breite des Aktuators
• Abmessungen der aktiven Fläche
• Ansteuerspannung und Elektrodenkonfiguration
• Ausrichtung und Länge der Anschlussdrähte
• Installationsgeometrie und Umriss

Installationshinweise

• Halten Sie die Klebefläche flach, sauber und trocken.
• Sichern Sie vollen Kontakt zwischen Aktuator und Wirtsstruktur für einen effektiven Dehnungstransfer.
• Vermeiden Sie Falten, scharfe Biegungen oder Beschädigungen der Elektroden und Anschlussdrähte während der Installation.
• Passen Sie die Ansteuerschaltung an die Kapazität des Aktuators, die Zieldehnung und die Betriebsbedingungen an.

Technische Daten

• Modell: BBPX-MFC
• Produkttyp: MFC piezoelektrischer Faserverbund-Aktuator
• Betriebsmodus: d₃₃
• Typische freie Dehnung: 900 ppm
• Maximale axiale freie Dehnung: bis zu 1300 ppm
• Kapazität: 0,35 nF
• Abmessungen: anpassbar
• Ansteuerspannung: anpassbar
• Aufbau: piezokeramische Fasern, flexible interdigitierte Elektroden, Epoxidharzmatrix, Anschlussdrähte
