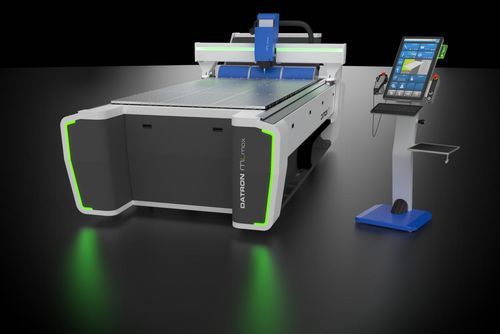

CNC-Fräsmaschine / 3-Achs DATRON MLmax Pro

vertikalfür Aluminiummit festem Tisch

Präsentation
Der DATRON MLmax Pro ist das größte Bearbeitungszentrum von DATRON. Entwickelt für die Bearbeitung von Großplatten sowie für die Fertigung großer Bauteile oder Gruppen kleiner Teile, kombiniert er hohe Vorschubgeschwindigkeiten, steife Konstruktion und Messsysteme auf X/Y zur Erfüllung anspruchsvoller Produktionsanforderungen.

MLmax Pro — Neuheiten und Schlüsselpunkte
Die MLmax Pro bietet Modularität, Produktivität und die Präzision der DATRON Hochgeschwindigkeitszentren. Im Marketingtext werden nutzbare Verfahrwege von 3000 × 1500 × 200 mm genannt, das Datenblatt gibt 1570 × 3160 × 245 mm an. Vorschubgeschwindigkeiten werden im Produkttext bis 50 m/min und im Datenblatt bis 60 m/min angegeben. Linearmaße auf X/Y werden für verbesserte Positionsgenauigkeit genannt.

Vorteile

• Hohe Dynamik und Steifigkeit: optimiertes Design mit neuen Antrieben zur Reduktion von Reibungen für bessere Dynamik.
• Hohe Vorschubkapazität: bis zu 50 m/min im Marketingtext, bis zu 60 m/min im Datenblatt.
• Genauigkeit über die gesamte Bearbeitungsfläche: optimierter Stahlrahmen mit UHPC-Betonmasse und einer Stahltischplatte (35 mm Tischstärke erwähnt) zur Vibrationsreduzierung.
• Intuitive Steuerung: autonomes DATRON next Terminal mit 24" Touchscreen (positionierbar, höhen- und neigungsverstellbar) und optionalem zweiten Display.
• Modularität: kompatibel mit zahlreichen DATRON-Zubehörteilen (modulare Spannsysteme, zusätzliche Achsen, Sensorik, Werkzeugmagazine etc.).
• Integrierte Mikroschmierung: integrierte Behälter und Sprühring für effiziente Minimalmengenschmierung.

Zubehör und verfügbare Optionen

• Hochfrequenzspindeln: HF-Varianten 1,8–4,0 kW; bis zu 48.000 U/min; Schnittstelle HSK‑E25; Spindelauswahl je nach Anwendung (Gravur, Kleinteile, Vielseitigkeit).
• Werkzeugmagazine: Standard 12-fach HSK‑E25 Magazin (bis zu 36 Positionen optional); Werkzeuglängensonde optional.
• Schmierung: DATRON Mikroschmierungssystem mit integriertem(n) 1 × 10 L oder 2 × 10 L Behälter(n), Sprühring mit 4 Düsen; kompatibel mit verschiedenen Schmierstoffen.
• Spanntechnik: pneumatische und mechanische Spannvorrichtungen, Vakuumtische, konische Repositionsinserts und bis zu 18 individuell steuerbare Vakuumanschlüsse.
• 3D-Taster XYZ: reduziert Rüstzeiten, erhöht die Genauigkeit und ermöglicht Flächentastung zur automatischen Z-Kompensation (optional).
• Zusatzachsen: DATRON Axis4 als Option für 4-Achsen-Operationen (weitere Achslösungen optional).

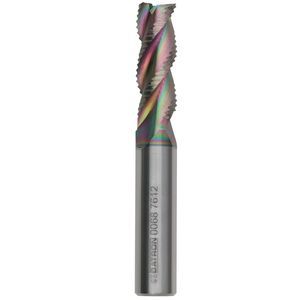

• DATRON-Werkzeuge: Werkzeugprogramm optimiert für Hochgeschwindigkeitsbearbeitung.

Aufbau und Tisch
Stahltisch mit integrierten konischen Repositionsinserts; optimierter Stahlchassis mit UHPC-Betonmasse für Stabilität und Vibrationsreduktion.

Technische Daten / Spezifikationen

• Verfahrwege (X × Y × Z): 1570 × 3160 × 245 mm (Datenblatt). Im Marketingtext werden auch 3000 × 1500 × 200 mm als nutzbarer Verfahrweg genannt.
• Spindeln: HF-Spindel 1,8–4,0 kW; bis zu 48.000 U/min; Schnittstelle HSK‑E25.
• Werkzeugmagazine: 12-fach HSK‑E25 Magazin (bis zu 36 optional); Werkzeuglängensonde optional.
• Tisch: Stahltisch mit integrierten konischen Repositionsinserts (35 mm Stahltisch erwähnt).
• Chassis: optimierter Stahlchassis mit UHPC-Betonmasse.
• Steuerungssoftware: DATRON next.
• Bedienterminal: autonomes Terminal mit 24" Touchscreen; optionales 24" Zusatzdisplay; positionierbar, höhen- und neigungsverstellbar.
• 3D-Taster: 3D XYZ Taster optional.
• Zusatzachse: DATRON Axis4 (optional).
• Mikroschmierung: Behälter 1 × 10 L oder 2 × 10 L; Sprühring mit 4 Düsen.
• Schnellfahrt / Vorschub: bis zu 60 m/min (Datenblatt); Marketingtext nennt ebenfalls bis zu 50 m/min.
• X/Y-Maßstäbe: Vorhandensein von Linearmaßstäben für die Pro-Version erwähnt (Genauigkeitsmanagement auf X/Y).
• Platzbedarf ohne Terminal (L × T × H): 2100 × 4700 × max. 1870 mm.
• Platzbedarf Terminal (L × T × H): 800 × 710 × 1500–1700 mm; freie Aufstellung um die Maschine möglich.
• Gewicht: ca. 8000 kg.
• Optionen: zweiter Bildschirm an Maschine, Erweiterung des Werkzeugmagazins auf 36 Plätze, Werkzeugtaster, DATRON Axis4, diverse Spannlösungen, Absaug-/Spanmanagement-Lösungen und spezifische DATRON-Werkzeuge.
