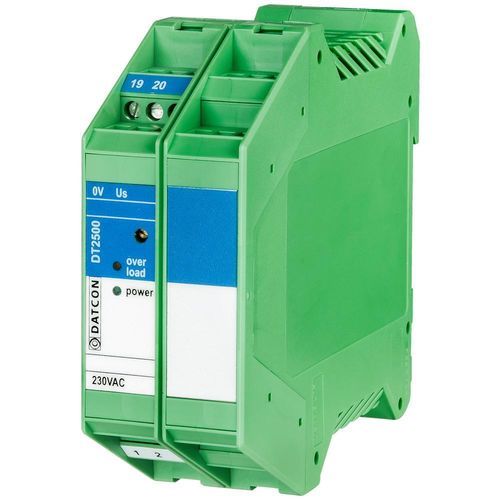

Stromversorgung für DIN-Schiene DT2500

AC/DCmit StrombegrenzungATEX

Produktmerkmale

• Einstellbare Nennausgangsspannungen im Bereich 6–24 V DC (6 / 8 / 10 / 12 / 15 / 18 / 24 VDC)
• Verschiedene Typvarianten mit definierten Uo, Io, Po, Co, Lo Parametern
• Intrinsic-Safety-Klassifikation: II (2)G [Ex ib Gb] IIC oder IIB; Zertifizierung: BKI 15 ATEX 0023 X
• Überstromschutz (interner Begrenzer) und Überspannungsschutz
• Netzversorgung 230 VAC, 50/60 Hz; Verbrauch 9 VA
• Montage auf TS-35 Hutschiene, 35 mm Breite; kompakte Abmessungen 35 × 99 × 115 mm
• Gehäuse: Polyamid PA6.6; Anschluss: Schraubklemmen; Schutzart IP20

Produktbeschreibung
Die DT2500-Instrumentsicherheits-Ausgangsnetzteile liefern galvanisch isolierte IS-Versorgung für Geräte, die in potenziell explosionsfähigen Bereichen (Zone 1) betrieben werden. Die Geräte sind klassifiziert II (2)G [Ex ib Gb] IIC oder II (2)G [Ex ib Gb] IIB (Zertifizierung: BKI 15 ATEX 0023 X). Ein Potentiometer an der Frontplatte ermöglicht die Einstellung der Ausgangsspannung innerhalb der in der Typenbezeichnung angegebenen Bereiche. Das Design erlaubt eine flexible Anpassung an Anwenderanforderungen bezüglich Gasgruppe (IIC oder IIB) und der Ci/ Li-Parameter der angeschlossenen Geräte.

Typenbezeichnung (Auswahl verfügbarer Typen und Sicherheitsdaten-Spalten)
Type | Uo [V] | Io [mA] | Po [mW] | Co [nF] | Lo [mH] | Co [nF] | Lo [mH]
DT2500 06 240 | 7.7 | 273 | 2102 | 300 | 0.15 | 1000 | 0.5
DT2500 08 240 | 11.2 | 273 | 3058 | 250 | 0.15 | 750 | 0.5
DT2500 10 190 | 12.4 | 224 | 2778 | 200 | 0.2 | 500 | 0.5
DT2500 12 150 | 15.1 | 178 | 2688 | 150 | 0.3 | 400 | 1.0
DT2500 12 60 | 15.1 | 80 | 1208 | 150 | 1.0 | 400 | 3.0
DT2500 15 120 | 18.8 | 145 | 2726 | 100 | 0.34 | 300 | 1.0
DT2500 15 50 | 18.8 | 70 | 1316 | 100 | 1.0 | 300 | 3.0
DT2500 18 70 | 22.4 | 91 | 2038 | 50 | 1.0 | 150 | 3.0
DT2500 18 40 | 22.4 | 58 | 1299 | 50 | 2.5 | 150 | 5.0
DT2500 24 50 | 30.0 | 70 | 2100 | 30 | 2.0 | 100 | 5.0
DT2500 24 25 | 30.0 | 42 | 1260 | 30 | 5.0 | 100 | 5.0

Technische Daten (Auszug)
Sicherheit: Ausgang galvanisch vom Netz getrennt; Isolation entsprechend EN 61010-1. Schutzkennzeichnung: II (2)G [Ex ib Gb] IIC/IIB (0 °C < Ta < +50 °C). Zertifizierung: BKI 15 ATEX 0023 X. Verschmutzungsgrad: 2. Überspannungskategorie: II. Überstromschutz in der Anlage: 6 A.
Ausgangsparameter: Ausgangsspannung und -strom — siehe Typenbezeichnung; Über- und Überstromschutz — siehe Sicherheitsdaten; Überstrom: interner Begrenzer mit Überlastanzeige. Temperaturkoeffizient: ≤ 250 ppm/°C. Versorgungsspannungseinfluss: ≤ 0,25 % (max.). Lasteinfluss: ≤ 0,25 % (max.). Störspannung: 10 mV + 0,002 × U (max.).
Netzanschluss: 230 VAC, 50/60 Hz; Verbrauch 9 VA. Umgebungsbedingungen: Betriebstemperatur 0–50 °C; relative Luftfeuchte bis 90 % nicht kondensierend; Einbau im sicheren Bereich (Schrank). EMV: EN 61326-1 konform — Immunität: Industrieumgebung; Emission: Gruppe 1, Klasse B.
Allgemein: Gehäuse für TS-35 Schiene, Material Polyamid PA6.6; Anschluss Schraubklemmen; max. Leiterquerschnitt 2,5 mm². Abmessungen (B×H×T): 35 × 99 × 115 mm. Gewicht: 0,35 kg. Schutzart: IP20. Detaillierte Informationen: siehe Bedienungsanleitung. Hersteller behält sich Änderungen der technischen Daten vor.

Funktionen / technische Spezifikationen

• Modell / Serie: DT2500
• Intrinsic-Safety-Klassifikation: II (2)G [Ex ib Gb] IIC oder IIB
• Zertifizierung: BKI 15 ATEX 0023 X
• Nennausgangsspannungen: einstellbar innerhalb 6–24 V DC; Standardwerte: 6, 8, 10, 12, 15, 18, 24 VDC
• Mehrere Varianten mit angegebenen Uo, Io, Po, Co, Lo Werten (siehe Typenbezeichnung)
• Überstromschutz: interner Begrenzer mit Überlastanzeige
• Überspannungsschutz: vorhanden (siehe Sicherheitsdaten)
• Temperaturkoeffizient: ≤ 250 ppm/°C
• Versorgungsspannung: 230 VAC, 50/60 Hz; Verbrauch: 9 VA
• Montage: TS-35 Hutschiene, 35 mm Breite
• Gehäusematerial: Polyamid PA6.6; Anschluss: Schraubklemmen; max. Leiterquerschnitt: 2,5 mm²
• Abmessungen (B×H×T): 35 × 99 × 115 mm; Gewicht: 0,35 kg
• Schutzklasse: IP20
• EMV: EN 61326-1 konform; Immunität: Industrieumgebung; Emission: Gruppe 1, Klasse B
• Betriebstemperatur: 0–50 °C; relative Luftfeuchte: bis 90 % nicht kondensierend
