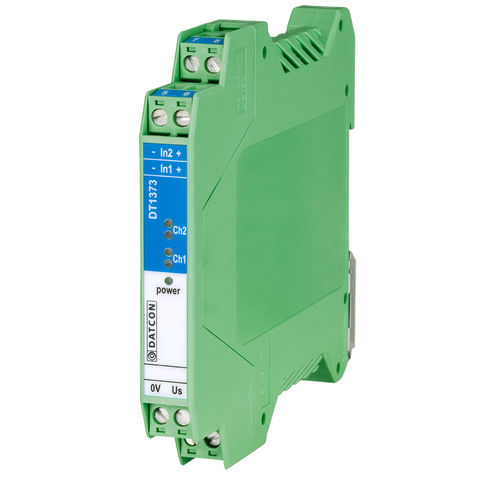

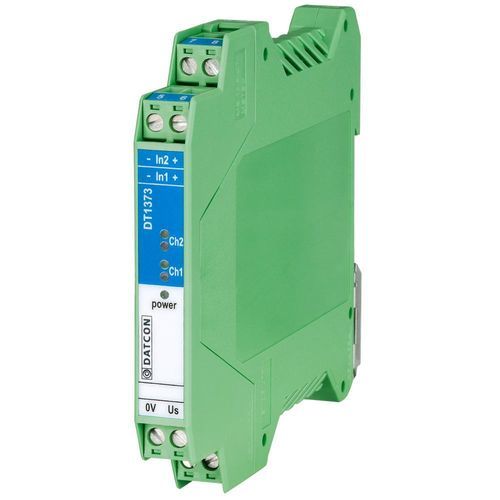

Signal-Isolator DT1373

galvanischSpannungLeistung

NAMUR / Kontakteingänge Relaiskontakt-/Transistorausgänge 2-Kanal-Ausführung Leitungsfehlererkennung Betriebsart über Schalter wählbar 3 kHz Übertragungsfrequenz (Transistorausgang) 19-29 VDC Versorgungsspannung TS-35 Schienenmontage, 12,5 mm breite Geräte Die eigensicheren NAMUR/Kontakttrenner DT1373 ermöglichen die Steuerung einer Last im sicheren Bereich durch einen Näherungsdetektor oder Schalter, der sich in einem explosionsgefährdeten Bereich der Zone 0 oder Zone 1 befindet. Die Geräte isolieren den Eingang, den Ausgang und die Stromversorgung galvanisch. Der sichere Ausgang kann ein Relaiskontakt oder ein Transistor sein. Im Falle eines Transistorausgangs beträgt die maximale Signalübertragungsfrequenz 3 kHz. Das Gerät wird in 2-Kanal-Ausführung hergestellt. In allen Geräten ist ein Phasenumkehrschalter eingebaut, mit dem ein Alarmzustand (Ausgang offen) für beide Zustände des Sensors signalisiert werden kann. Eine Leitungsfehlererkennung öffnet den Ausgang bei Kurzschluss oder Unterbrechung der Leitung: primär für den Einsatz mit Näherungsmeldern vorgesehen. Er kann auch mit Schaltern verwendet werden, die ihnen elektrisch ähnlich sind, indem zwei Widerstände hinzugefügt werden, oder durch einen Schalter deaktiviert werden, wenn dies nicht erforderlich ist. Eine Version mit einem Eingangsstrom < 0,5 mA ist auch für die Isolierung des Ausgangskontakts von Gasverbrauchszählern erhältlich. Der Versorgungsspannungsbereich beträgt 19-29 VDC, so dass die Isolatoren unempfindlich gegenüber Änderungen der Versorgungsspannung sind.
