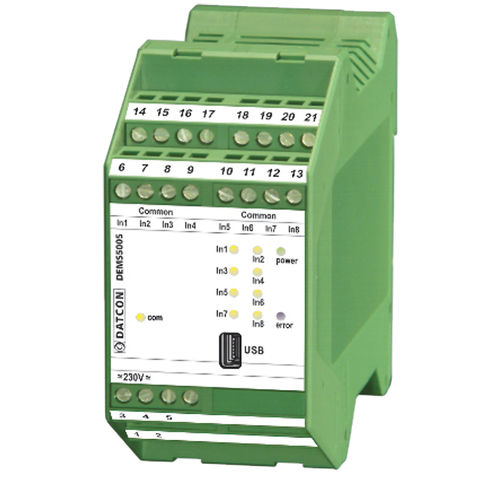

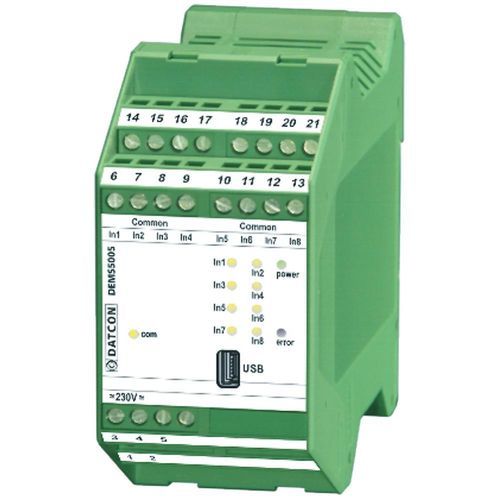

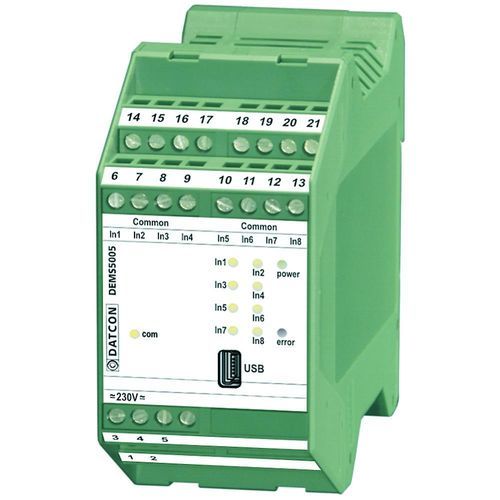

Impulszähler DEMS5005

IndustrieRS485Modbus

Der DEMS5005 Impulssammler hat die Funktion, die an den Eingängen des Gerätes angeschlossenen Impulsgeber (Mengenzähler, Verbrauchszähler, etc.) in das System zu integrieren. Durch den Einsatz dieses Geräts wird es einfach, verschiedene Geräte an Prozessleitsysteme anzuschließen. Dieses Gerät erfüllt zwei verschiedene Funktionen: Zählen der eingehenden Impulse (Verbrauch / Zählung), und Messung der Zeit zwischen den eingehenden Impulsen (Momentanverbrauchsmessung, Durchfluss-Volumenmessung usw.). Der DEMS5005 kann über eine Kommunikationsschnittstelle RS232 / RS485 an einen signalverarbeitenden Computer oder an eine SPS angeschlossen werden, das Kommunikationsprotokoll ist: MODBUS RTU. An den Eingang des Impulssammlers können NAMUR- und Kontaktausgänge angeschlossen werden. Bei NAMUR-Eingangsmessumformern ist das Gerät mit einer Leitungsfehlererkennung zur Überwachung von Kurzschluss oder Unterbrechung der Leitungen ausgestattet. Es stehen zwei verschiedene Messbereiche zur Auswahl: 0-10 Hz (hier ist der Eingang prellfrei), und 0-50 Hz. Der Benutzer kann zwischen den folgenden Eingangsmodi wählen: Das Gerät wird durch steigende oder fallende Flanken aktiviert, oder (im Falle eines Kontakts) wird das Gerät durch das Schließen oder Öffnen des Kontakts aktiviert. Die Betriebsparameter können mit einem einfachen Konfigurationsprogramm, das auf einem PC läuft, festgelegt und heruntergeladen werden. Solche Parameter sind: Auswahl des Eingangs (NAMUR / Kontakt), Eingangsmodus (Erkennung von steigenden Signalen / fallenden Flanken), Frequenzbereich. Im Online-Modus ermöglicht das Programm eine kontinuierliche Überwachung aller Eingänge. Der Impulssammler kann über einen USB-Anschluss an einen Konfigurationscomputer angeschlossen werden.
