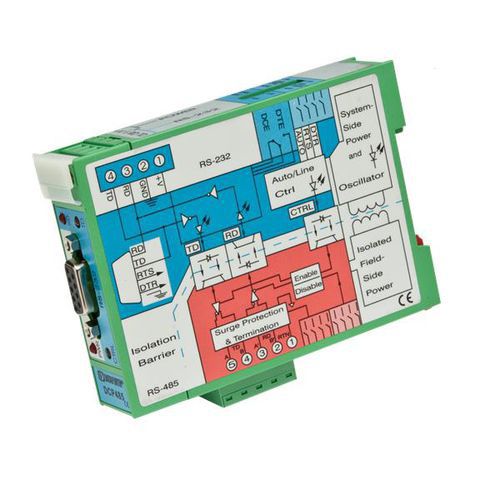

RS-232-Wandler DCP485

RS-485für DIN-Schienekompakt

Das DCP485 ist ein kompakter RS232 auf RS485 Wandler mit galvanischer Trennung und heavy-duty Überspannungsableiter. Mit seinem Gehäuse für die DIN Montage kann das Modul an Verteilerkästen, Schalttafeln, Relais-Racks, Computerequipment, oder überall dort montiert werden, wo Hutschienen angebracht werden können. Die galvanische Trennung erfolgt mittels Optokopplern und einem DC/DC Wandler mit Isolationsbarriere. Die RS-232 Anbindung erfolgt mittels male oder female EIA 9-Pin D-Sub Steckern, alternativ kann über aufsteckbare Klemmleisten eine 3-Draht RS-232 Verbindung hergestellt werden. Die RS-485 Anbindung erfolgt über aufsteckbare, lötfreie Klemmleisten. Die DCP485-Serie ist für den Vollduplex-Betrieb über zweipaariges Kabel konzipiert. Die Module verfügen über Tri-State Ausgänge, die es ermöglichen, bis zu 32 Module über eine zweipaarige Leitung zu koppeln. Die Datenübertragung erfolgt mit bis zu 115,2k bits pro Sekunde. Es gibt vier LED-Anzeigen für die Installation und Befundaufnahme. Das RS-232 Interface verfügt über eine 'Request to Send' (RTS) und 'Data Terminal Ready' (DTR) Signalsetzung, jeweils mittels DIP-Schalter wählbar, um den RS-485 Transmitter zu aktivieren. Alternativ kann das Modul die RS-485 automatisch aktivieren, und zwar über jedes Zeichen, das auf der RS-232 Leitung gesendet wird. RS-485 Transmitter und Receiver können aber auch in den unabhängigen, oder den RS-232 gesteuerten Dauerbetrieb versetzt werden.
