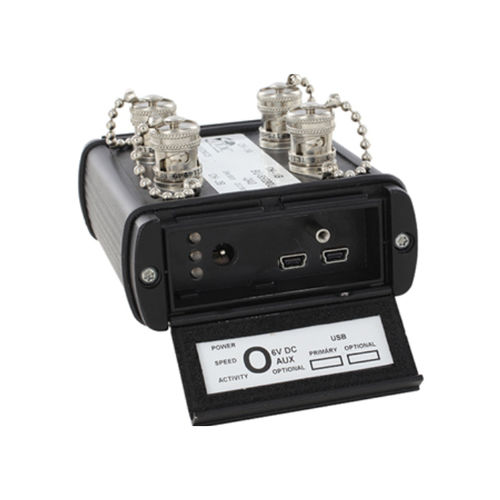

Avioniksystem für Drohne / USB Schnttstelle BU-67X02U/3U series

MIL-STD-1553

Das USB-Gerät BU-67X02U/3U bietet eine tragbare, handelsübliche Schnittstelle für 1 oder 2 dual-redundante MIL-STD-1553-Kanäle, 4 ARINC 429-Empfangskanäle, 2 ARINC 429-Sendekanäle, 8 benutzerprogrammierbare digitale diskrete E/As, einen IRIG-B-Zeitcode-Eingang und einen PPS-Ausgang (Pulse-per-Second). Das Gerät ist nur als 1553, nur als 429 oder vollständig bestückt mit 1553/429 Multi-IO erhältlich. Das USB-Gerät kann direkt über die USB-Schnittstelle oder über eine externe Stromquelle (im Lieferumfang enthalten) mit Strom versorgt werden. Seine geringe Größe, sein geringes Gewicht und seine robuste Bauweise machen das BU-67X02UX zu einem gängigen Gerät für den Einsatz im Außendienst, in der Flight-Line-Testausrüstung und in der Fluginstrumentierung. Das BU-67103UX bietet genau dieselben Funktionen in einem nicht robusten Gehäuse, das für Laboranwendungen geeignet ist. Jeder 1553-Kanal kann in den Modi Bus Controller (BC) oder Multi-RT (0 bis 31) betrieben werden, wobei jeder Modus die Möglichkeit bietet, gleichzeitig einen Bus Monitor (MT) zu betreiben. Die ARINC 429-Kanäle unterstützen die volle Datenleitungsrate für die Kommunikation mit niedrigen, hohen und ARINC 575-Geschwindigkeiten mit automatischer Slew-Rate-Anpassung und bieten mehrere Empfangs- und Sendeverfahren für ARINC-Nachrichten. Das Gerät enthält das BU-69092S MIL-STD-1553 AceXtreme® C Software Development Kit (SDK) und das DD-42992S ARINC 429 C SDK, einschließlich Quellcode-Beispielen und ausführlicher Dokumentation, zur Unterstützung aller Betriebsarten. Zu den optionalen grafischen Softwarepaketen gehören der MIL-STD-1553 BusTrACEr Analyzer/Simulator, der ARINC 429 Data Bus Analyzer (DBA), der ARINC 615 Data Loader, das LabVIEW Multi-I/O Support Package und das dataSIMS Real-Time Avionics Bus Analysis & Simulation Tool.
