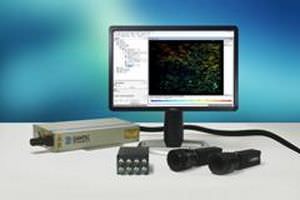

Messgerät für Particle Image Velocimetry (PIV)

PartikelCCDTischgerät

Stereo PIV ist ein Verfahren zur Messung von drei Geschwindigkeitskomponenten in einer Ebene (2D3C) nach dem Prinzip der Parallaxe. Wenn Sie zwei Kameras so platzieren, dass sie die Lichtbild-Ebene aus zwei verschiedenen Winkeln betrachten, erhalten Sie aufgrund des Parallaxeneffekts von jeder Kamera etwas unterschiedliche Vektorgrafiken der zwei Geschwindigkeitskomponenten. Die Unterschiede zwischen ihnen ergeben sich aus der dritten, außerhalb der Ebene liegenden Geschwindigkeitskomponente und der geometrischen Konfiguration der beiden Kameras Nach der Bildkalibrierung kann diese dritte Geschwindigkeitskomponente ausgewertet werden. Darüber hinaus können die beiden Geschwindigkeitskomponenten in der Ebene neu berechnet werden, um Parallaxenfehler zu korrigieren. Lösungskomponenten - DynamicStudio Stereo PIV-Software einschließlich Kamerakalibrierroutinen, die perspektivische Verzerrungen messen und berücksichtigen, die sich aus der schiefen Ausrichtung der Kameras ergeben, Routinen zum Berechnen der dritten Geschwindigkeitskomponente aus den beiden Kameradatensätzen und zur Darstellung von 3-Komponenten-Geschwindigkeitsinformationen. - Kalibrierungsziele. Bei der Kamerakalibrierung müssen Kalibrierbilder sowohl im Lightsheet als auch vor und hinter dem Lightsheet aufgezeichnet werden. DynamicStudio StereoPIV ermöglicht die automatische Aufzeichnung dieser Kalibrierbilder. - Scheimpflug montiert. Der Benutzer muss den Winkel zwischen CCD (CMOS)-Array und Kameraobjektiv feinjustieren, um die richtige Fokussierung zu erreichen. Dazu muss die sogenannte Scheimpflugbedingung erfüllt sein. Dies wird durch die Montage der Kameras auf Scheimpflughalterungen erreicht. DynamicStudio StereoPIV enthält ein Fokus-Assistent-Tool. - Unterstützung der Synchronisation mehrerer Kameras zur Bilderfassung von zwei Kameras.
