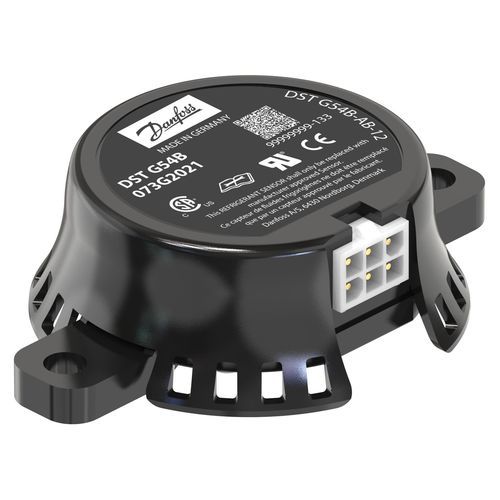

Kältemittelsensor für gasförmige Kältemittel DST G54B

R454Bzur LeckdetektionModbus

Produktname
Gassensor, DST G54B, R454B

Kurzbeschreibung
Gassensor für A2L-Kältemittel (R454B). Doppelausgang (Modbus + Relais). Elektrischer Anschluss: Mini Mate-N-Lok 6-polig. Rundgehäuse Ø6 schwarz mit Schutzart IP54. Konzipiert für Leckageerkennung und Kältemittelüberwachung in HVACR-Anwendungen, mit weitem Betriebstemperaturbereich und kurzer Ansprechzeit.

Dokumente

• DST G-series gas sensors brochure — AD495354204391en-000202 — 784 KB
• A2L Gas Sensor, Types DST G54B, DST GR32 (Data sheet) — AI467327401378en-000204 — 846 KB
• A2L Gas Sensors, Relay, MODBus and Dual Output (Installation guide) — AN461646924518en-000101 — 425 KB

Visuals

• Produktfoto: mehrere Fotos verfügbar (Gassensor DST G54B)
• Familienfoto: DST G und DST GS Serienfoto

Gewicht / Identifikation
Bruttogewicht: 58 Gram
Nettogewicht: 46 Gram
International Article Number / EAN: 5715255245988
Kundenteilenummer: 8301-119

Technische Daten

• Typ: DST G54B
• Produktgruppe: Sensoren
• Produktbeschreibung: Gassensor
• Spezifikationsschlüssel: DST G54B-AB-12-3AAB-LC003-I
• Alarmgrenze [LFL %]: 12
• Alarmrücksetzung [LFL Hysterese %]: 2.5
• Alarmrücksetzung (Modbus): 5 Minuten
• Alarmrücksetzung (Relais): 5 Minuten
• Ausgangssignal: Dual (Modbus + Relais)
• Versorgungsspannung [V] AC: 24 V
• Versorgungsspannung [V] DC: 24 V
• Versorgungsstrom max. [mA]: 300 mA
• Betriebstemperatur [°C] (min): -40 °C
• Betriebstemperatur [°C] (max): 80 °C
• Betriebstemperatur [°F] (min): -40 °F
• Betriebstemperatur [°F] (max): 175 °F
• Ansprechzeit [s]: <15
• Erholungszeit [min]: <5
• Relative Feuchtebedingungen: 0 - 100
• Kältemittel: R454B
• Druckbereich [bar]: 0.7 - 1.2 bar
• Druckbereich [psi]: 10.15 - 17.4 psi
• Elektrischer Anschluss: Mini Mate-N-Lok
• Anschlussgröße: 6-polig
• Anschlussnorm: EN 60529
• Pinbelegung: Pin 1 = + Versorgung; Pin 2 = - Masse; Pin 3 = Modbus A; Pin 4 = Modbus B; Pin 5 = Relais-Eingang; Pin 6 = Relais NO
• Gehäusedesign: Rund Ø6 schwarz
• Gehäuseschutzart: IP54
• Gehäusematerial: PA66 25% Glasfaser
• Flammbewertung: UL 94 V-0
• Montageschnittstelle: 2 Halter 180°
• Modbus Abschlusswiderstand: 120 Ohm
• Enthält Batterien: Nein
• Menge pro Verpackungsformat: 80 pc
• Verpackungsformat: Industrielle Packung
• EU RoHS Konformität: Ja
• China RoHS Konformität: Außerhalb des Anwendungsbereichs
• REACH Kandidatenliste Stoffe: Nein
• Zulassungen: C UL US UL Recognized; CE-Kennzeichnung: Ja; UL-Kennzeichnung: Ja
