Heißwasser-Lufterhitzungsanlage UHH series

elektrischDampfwandmontiert

Übersicht

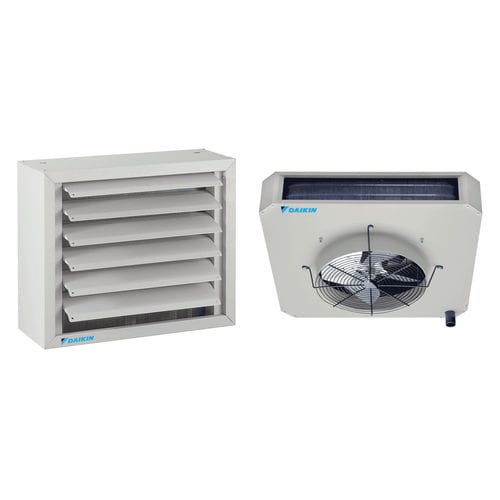

Die Daikin Schrank-Heizgeräte in horizontaler und vertikaler Ausführung (Modelle UHH und UDH) bieten konfigurierbare Heizlösungen für industrielle und gewerbliche Anwendungen. Horizontale Geräte sind mit verstellbaren horizontalen Lamellen ausgestattet, um den Wurf und die effektive Montagehöhe zu verändern; vertikale Geräte blasen nach unten und eignen sich für hohe Räume oder erhöhte Montagepositionen. Optional erhältliche verstellbare vertikale Lamellen in Kombination mit den horizontalen Lamellen ermöglichen vollständige Richtungssteuerung der erwärmten Luft.

Modelle

• UHH
• UDH

Vollständige Richtungssteuerung der Luft
Vertikale Geräte blasen nach unten, wodurch sie für Bereiche mit hohen Decken und für Orte mit höherer Montage geeignet sind. In Verbindung mit den standardmäßigen horizontalen Lamellen ermöglichen optionale vertikale Lamellen eine vollständige Steuerung des Luftstroms, um Aufenthalts- oder Prozesszonen gezielt zu beheizen.

Anpassung der Wurfweite
Die horizontal angebrachten Lamellen auf der Luftauslassseite sind verstellbar, um die Wurfweite zu verlängern oder zu verkürzen und die effektive Montagehöhe zu verändern. Vier auswählbare Luftverteilungsgeräte stehen zur Verfügung, um unterschiedliche Wurf- und Verbreitungsmuster zu erzeugen, die spezifische Anforderungen erfüllen.

Ventilator-Betriebssteuerung
Intermitterender oder kontinuierlicher Ventilatorbetrieb ist verfügbar, um Belüftungs- und Heizstrategien anzupassen.

Leistung

• 18 bis 610 MBH
• 1/2 bis 6 tons
• 310 bis 12.350 cfm
• Schallklasse I–VII

Merkmale

• 2-Rohr Anwendungen, bis zu 150 psig Dampf oder 220 psig, 375°F Wasser
• Kupferwendel, 1/2" Durchmesser, mit Aluminiumlamellen (12 pro Zoll)
• Horizontale Lamellen standardmäßig; vertikale Lamellen optional bei allen Modellen
• Intermitterender oder kontinuierlicher Ventilatorbetrieb (optional)
• Standard 115/60/1 PSC-Motoren, gekapselt mit thermischem Überlastschutz
• Motoren verfügbar: 230/60/1; 200/60/3; 230/460/60/3
• Explosionsgeschützte Motoren verfügbar (Modelle FUDX und FUHX)
• Finger-sichere Lüftergitter standardmäßig
• Aufgebackener, strukturierter Lack
• Optionale Luftumlenker: cone jet, truncone, Lamellen und 3- oder 4-Kegel Anemostat

Technische Daten

• Produkttyp: Schrank-Heizgeräte (horizontale und vertikale Konfigurationen)
• Modellserien: UHH, UDH
• Kompatibilität Wärmequelle: Dampf und Heißwasser (bis zu 150 psig Dampf; bis zu 375°F Wasser)
• Wickelkonstruktion: Kupferrohre (1/2" Durchmesser) mit Aluminiumlamellen (12 Lamellen pro Zoll)
• Luftverteilung: verstellbare horizontale Lamellen serienmäßig; vertikale Lamellen optional; vier auswählbare Luftverteilungsgeräte erhältlich
• Ventilatorsteuerung: Optionen für intermitierenden oder kontinuierlichen Betrieb
• Motoren: Standard 115/60/1 PSC-Motoren mit thermischem Überlastschutz; andere Spannungen und Dreiphasenoptionen verfügbar; explosionsgeschützte Motoroptionen für ausgewählte Modelle
• Sicherheit/Oberfläche: finger-sichere Lüftergitter serienmäßig; aufgebackene strukturierte Lackierung
• Optionale Zubehörteile: Luftumlenker (cone jet, truncone, Lamellen, 3- oder 4-Kegel Anemostat)
