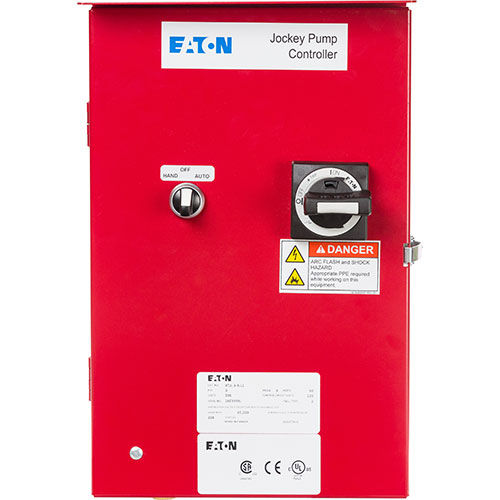

Die JOCKEY Lite Jockey-Pumpensteuerungen arbeiten im Querstrombetrieb, bei dem die volle Spannung an den Motor angelegt wird, um ihn mit Hilfe eines einzelnen Motorstarters zu starten. Der Einschaltstrom beim Start beträgt ca. 600 % des Nennstroms bei Volllast. Sie sind mit einem mechanischen Druckschalter und einem Hand-Off-Auto-Wahlschalter zur Steuerung des Betriebs ausgestattet.
Merkmale
Stromkreisunterbrecher
XTJL Jockey Pump Controllers sind mit Eaton Combination Motor Controllers ausgestattet, die Schutzschalter und Überlast in einem Gerät vereinen.
120V Steuerstromtransformator
Alle Jockey Lite-Pumpensteuerungen sind standardmäßig mit einem 120-V-Steuerleistungstransformator verdrahtet.
Zweifach einstellbarer Druckschalter
Ein zweifach einstellbarer Druckschalter mit 15-290 PSI wird verwendet, um einen Druckabfall zu erkennen, der das Schütz der Jockey-Pumpe betätigt. Die Einstellschrauben dienen zum Einstellen des Druckbereichs und der Differenz. Es gibt einen Satz von Form-C-Ausgangskontakten mit einer Nennleistung von 10 A.
---
