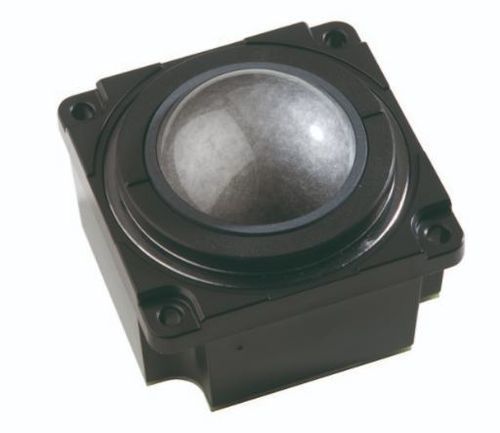

Optischer Trackball X50

einbaufähig2 inch (50 mm)IP68

Produktbeschreibung
50 mm optischer Trackball X50 mit einem Infrarot-Optik-Tracking-Engine der Generation II, IP68-Schutz und wählbaren kombinierten USB/PS/2- oder TTL-Quadratur-Ausgängen. Konfigurierbare Topplatte, Montage- und Steckerverbindungen für industrielle und OEM-Anwendungen.

Eigenschaften

• Halbleiter-Sensortechnologie – Infrarot-Optik-Tracking-Engine (Generation II)
• Abdichtung bis IP68
• Ausgang: Kombiniert (USB & PS2 Auto-Select) oder TTL-Quadratur
• Sanfter Betrieb in rauen Umgebungen
• Verschiedene Topplattenkonfigurationen
• Optionen für kundenspezifische Steckverbinder verfügbar
• Verschiedene Kugelfarben verfügbar
• VX3™ – integrierte Zoom-Funktion für Scrollrad-Funktionalität
• Externe Schalteranschlüsse (nur USB/PS2)

Typische Anwendungen

• Medizinische Systeme
• Marine-Systeme
• Kundenspezifische Tastaturanwendungen
• Industrielle Konsolen
• OEM-Kundenspezifische Lösungen verfügbar

Produktkonfiguration
Bestellcode-Vorlage: X50-7 X 0 2 X X - G

• Dichtungsbewertung: IP68 (angezeigte/gewählte Option)
• Ausgangsprotokoll: Quadratur; Kombinierte Schnittstelle - PS/2 & USB
• Integrierte Schalter: Keine Schalter (angezeigte/gewählte Option)
• Montagestil: Montage an der Rückseite der Frontplatte (angezeigte/gewählte Option)
• Top- & Gehäusestil: X50 Dämpfungsring, abnehmbarer Kugelhalte-Ring mit Rippen; X50 PTFE Kugeldichtung, abnehmbarer Kugelhalte-Ring mit Rippen
• Kugelfarbe: Schwarz; Metallic-Grau (weitere Farben möglich)
• Suffix: Optical Tracking Engine (Gen II) (angezeigte/gewählte Option)

Verfügbare Dokumente (Titel)

• DS50092 - X50 USB - Quick Guide (PDF)
• DS50092 - X50 USB - Technical Datasheet
• DS50093 - X50 Quadrature - Quick Guide (PDF)
• DS50093 - X50 Quadrature - Technical Datasheet
• AN0063 - X-Range Trackball Installation Guide
• AN0016 - Maintenance Instructions

Technische Daten

• Modell: X50
• Kugel-Durchmesser: 50 mm
• Erfassungstechnologie: Infrarot-Optik-Tracking-Engine (Generation II)
• Abdichtung: bis IP68
• Ausgangsoptionen: Kombinierte Schnittstelle (PS/2 & USB Auto-Select) oder TTL-Quadratur
• VX3™ integrierte Zoom-Funktion für Scrollrad
• Externe Schalteranschlüsse unterstützt (nur USB/PS2)
• Top- & Gehäusestile: Dämpfungsring mit abnehmbarem Kugelhalte-Ring mit Rippen; PTFE-Kugeldichtung mit abnehmbarem Kugelhalte-Ring mit Rippen
• Montagestil: Montage an der Rückseite der Frontplatte (Option verfügbar)
• Kugelfarben angezeigt: Schwarz; Metallic-Grau (weitere Farben möglich)
• Standard-/ausgewählte Konfigurationsbeispiele auf der Seite: IP68-Abdichtung, Quadratur- oder kombinierte USB/PS2-Ausgänge, keine Schalter, Montage an der Rückseite der Frontplatte, Optical Tracking Engine (Gen II) Suffix
• Bestellcode-Vorlage auf der Seite: X50-7 X 0 2 X X - G
