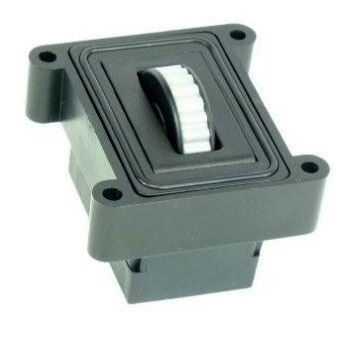

Dreh-Radblock SWM-70110- 1

Übersicht
Das DSSW001 Scrollrad-Modul (Rückwandmontage) ist ein Human-Interface-Bauteil, das Scroll-, Pan- und integrierte Mitteltastenfunktionen für OEM-Tastaturen und -Konsolen bereitstellt. Es verwendet berührungslose Hall-Effekt-Codierung und bietet Schutz bis IP68 für den Einsatz in anspruchsvollen Umgebungen. Entwickelt für die Montage an der Rückseite von Bedienfeldern in industriellen und professionellen Steuerungssystemen.

Funktionen

• Hall-Effekt-Codierungstechnologie (berührungslos)
• Schutzart bis IP68
• Integrierte Schaltfunktion (Mitteltaste)
• Optionaler Rastmechanismus (Detent)
• USB & PS/2 (automatische Auswahl) oder TTL-Quadratur-Ausgang
• Ausgelegt für den Einsatz in rauen Umgebungen
• Verschiedene Raddfarben verfügbar
• Maßgeschneiderte Montagehalterungsoptionen verfügbar

Typische Anwendungen

• Industrielle Bedienfelder
• Benutzeroberflächen für Militär, Marine und Medizin
• Ton- und Lichtkonsolen
• Farbkorrektur-Konsolen
• OEM-Anpassungen und kundenspezifische Lösungen verfügbar

Bestellcode / Konfiguration
Bestellcode auf der Seite angegeben: SWM - 7 X 1 1 0 X

• Schutzklasse: 7 - IP68 (Standard/markiert)
• Optionen für Ausgangsprotokoll: 0 - Quadratur; 6 - Kombinierte Schnittstelle - PS/2 & USB (automatische Auswahl)
• Detent-Optionen: 1 - Detent (Standard/markiert)
• Montagestil: 1 - Montage an der Rückwand des Panels (Standard/markiert)
• Beleuchtung: 0 - Keine Beleuchtung (Standard/markiert)
• Radfarben: 1 - Grau; 0 - Schwarz

Technische Daten

• Modell: DSSW001
• Modultyp: Scrollrad-Modul zur Rückwandmontage
• Codierungstechnologie: Berührungslose Hall-Effekt-Codierung
• Umweltschutz / Dichtung: Bis IP68
• Integrierte Funktionen: Scrollen, Pan und Mitteltaste
• Option mechanisch: Rastmechanismus (Detent) verfügbar
• Ausgangsschnittstellen: Quadratur; Kombinierte PS/2 & USB (automatische Auswahl); TTL-Quadratur-Option
• Montage: Für Rückwandmontage in OEM-Tastaturen und -Konsolen ausgelegt
• Radfarben: Grau und Schwarz (verschiedene Farben verfügbar)
• Anpassung: Kundenspezifische Montagehalterungen und OEM-Lösungen verfügbar
