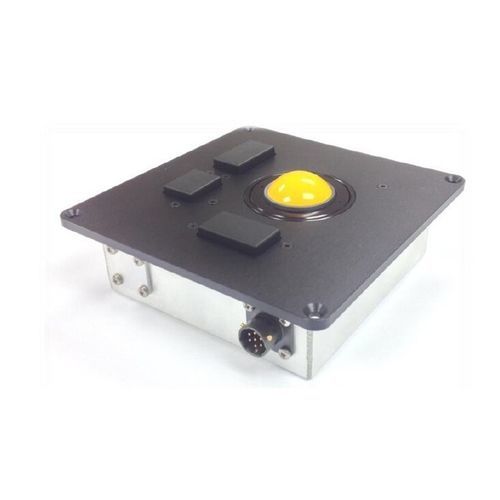

Mechanischer Trackball F38-503130- A

einbaufähig38 mmwasserdicht

Übersicht
Das Trackball‑Modul der F38‑Serie ist ein Mensch‑Maschine‑Schnittstellengerät, das für extrem anspruchsvolle Umgebungen entwickelt wurde, in denen zuverlässige Zeigersteuerung und Umweltschutz erforderlich sind. Das Modul wird mit drei integrierten Schaltern ausgeliefert, die links, mittig und rechts Funktionstasten bereitstellen; Anzahl und Position der Schalter können für kundenspezifische Lösungen angepasst werden. Die Aluminiumkonstruktion bietet hohe Schlagfestigkeit, elektrische Abschirmung und Umweltschutz. Hochwertige Edelstahlwellen und Lager gewährleisten präzise und langlebige Zeigersteuerung. Eine patentierte Antivibrations‑Technologie unterdrückt unbeabsichtigte Cursorbewegungen durch externe Stöße oder Vibrationen. Verschiedene Oberplattenvarianten ermöglichen unterschiedliche Tracking‑Kräfte und optionale Beleuchtung für schlechte Lichtverhältnisse. Das Modul ist für die Frontplattenmontage in robusten Tastaturen oder Konsolen ausgelegt.

Eigenschaften

• Elektrische Ausgänge: USB, PS/2 und TTL‑Quadratur
• Drei integrierte Schalter (links, Mitte, rechts) — in kundenspezifischen Lösungen konfigurierbar
• Für einen reibungslosen Betrieb in rauen Umgebungen ausgelegt
• Hoher Schutzgrad gegen Umwelteinflüsse
• Schutzart: IPX5
• Schutz gegen Sand und Staub
• Hohe Korrosionsbeständigkeit
• Hohe Schlagfestigkeit durch Aluminiumgehäuse
• Patentierte Antivibrations‑Technologie zur Unterdrückung unbeabsichtigter Cursorbewegungen bei Stößen/Vibrationen
• Mehrere Oberplattenkonfigurationen zur Anpassung der Tracking‑Kraft und Beleuchtung verfügbar
• Abnehmbare Ring/Ball‑Optionen zur einfachen Wartung
  • Schnellverschluss‑Bajonett‑Ringsystem (PC/ABS)
  • Abnehmbarer Gewindering (PC/ABS oder Aluminium)
• Varianten mit nicht abnehmbarem Ring/Ball verfügbar
• Geeignet für militärische, marine und luftfahrttechnische Tastaturen und Konsolen
• Hergestellt nach dem Qualitätsmanagementsystem ISO 9001
• Weitere Oberplatten‑ und Gehäusekonfigurationen möglicherweise verfügbar

Typische Anwendungen

• Militärische, marine und luftfahrttechnische Tastaturen und Konsolen

Technische Daten

• Modell: F38 Module
• Hersteller / Marke: Cursor Controls Ltd
• Unterstützte elektrische Ausgänge: USB, PS/2, TTL‑Quadratur
• Integrierte Schalter: drei (links, Mitte, rechts) — konfigurierbar für kundenspezifische Lösungen
• Schutzart: IPX5
• Konstruktion: Aluminiumgehäuse für Schlagfestigkeit, elektrische Abschirmung und Umweltschutz
• Wellen & Lager: hochwertiger Edelstahl für präzise Zeigersteuerung
• Antivibration: patentierte Antivibrations‑Technologie zur Unterdrückung unbeabsichtigter Cursorbewegungen durch Stöße/Vibrationen
• Oberflächen‑ & Gehäuseoptionen: mehrere Stile einschließlich PC/ABS abnehmbarem Bajonett‑Ring, PC/ABS abnehmbarem Gewinde‑Ring, nicht abnehmbare Kugel, abnehmbarem Gewinde‑Ring aus Aluminium
• Gezeigte Kugelfarben: Schwarz, Gelb (weitere Farben ggf. erhältlich)
• Montageart: für Frontplattenmontage ausgelegt
• Suffix / Tracking‑Engine‑Option gezeigt: Mechanical Tracking Engine
• Entwickelt für robuste und anspruchsvolle Umgebungen (militärisch, marine, luftfahrt)
• Qualitätssystem: hergestellt nach ISO 9001
