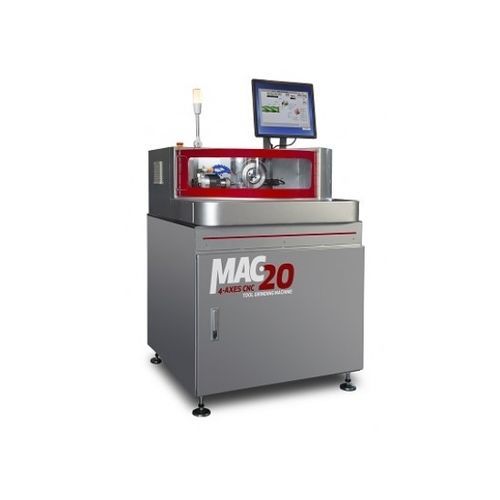

Werkzeugschleifmaschine MAC 20
CNCautomatischPräzision

Werkzeugschleifmaschine
Werkzeugschleifmaschine
Werkzeugschleifmaschine
Werkzeugschleifmaschine
Werkzeugschleifmaschine
Werkzeugschleifmaschine
Werkzeugschleifmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Kontroltyp
CNC, automatisch
Weitere Eigenschaften
Präzision, Universal
Spindelgeschwindigkeit

Min: 3.000 rpm
(18.850 rad.min-1)

Max: 4.500 rpm
(28.274 rad.min-1)

Leistung

1 kW
(1,36 hp)

Beschreibung

MAC 20 sorgt, den Angaben der Programmierungssoftware gemäß, für die automatische Positionierung des zu schleifenden Werkzeugs mittels Einsatz eines elektronischen Präzisions-Messtasters: Jedes einzelne Werkzeugprogramm kann in einer entsprechenden Bibliothek gespeichert werden, so dass es für ein weiteres Schleifverfahren später erneut abgerufen werden kann. TECHNISCHE DATEN Schleifkapazität von Ø 2 bis 20 mm Min. und max. Werkzeuglänge 35 - 200 mm Scheibenmotorleistung 1 KW Drehzahl Scheibenantriebsmotor 4200 U/Min. Schrittmotoren mit Präzisionsführungen und -schrauben Verfahrweg X 300 mm Verfahrweg Y 130 mm Verfahrweg C -5° - 180° Verfahrweg Achse A ∞ Elektronischer Messtaster für automatische Erfassung und Positionierung des Werkzeugs, mit Exzentrizitätskontrolle PC mit 15” Farbmonitor Öldicht verschlossene Verkleidung mit Scheibe aus Lexan und Schiebetür zum Laden/Entladen des Werkzeugs, mit Türverriegelung Innenbeleuchtung 3-farbige Anzeigelampe Gewicht 300 kgAbmessungen 900x900x1560 mm Software: Software zur Parameter-Programmierung des Werkzeugs mit grafischer 3D-Schnittstelle. Die Schleifparameter lassen sich einfach der Werkzeuggeometrie gemäß ändern Im Lieferumfang sind enthalten: Spindel für Spannzangenträger und Präzisionszangen für das Schleifen von 3 bis 20 mm Programmiersoftware für: Das Schleifen von Spiralbohrern aus HSS und Hartmetall Das Schleifen von Flachkopffräsen mit 2-3-4 Schneiden (nur Kopf) aus HSS und Hartmetall Das Schleifen von Gewindebohrern (nur Einstich) Das Schleifen von Senkern Das Schleifen von Reibahlen (nur Einstich) Das Schleifen von Einschneiden-Stahlstiften Die Entladung des Fräsenschafts und Schleifen der Durchmesser
