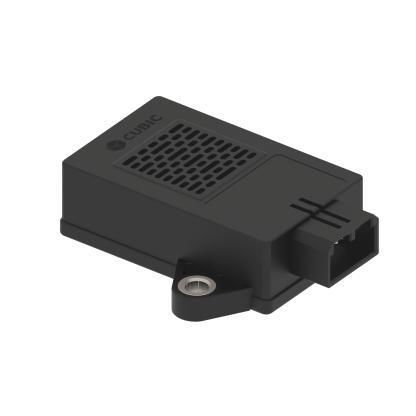

Absolutdrucksensor ATRS-1015

MEMSCAN12 VDC

Übersicht
Der Cubic ATRS-1015 ist ein Automotive‑Drucksensor auf MEMS‑Basis, entwickelt zur frühzeitigen Erkennung von thermischem Durchgehen (thermal runaway) in Lithium‑Ionen‑Batteriepacks. Der Sensor überwacht den Druckanstieg im Inneren des Packs und überträgt Messdaten per CAN an das Battery Management System (BMS), sodass abnorme Druckzustände schnell erkannt und rechtzeitige Sicherheitsmaßnahmen eingeleitet werden können. Er bietet eine Ansprechzeit unter 1 s, niedrigen Energieverbrauch für längere Standby‑Betriebszeiten, stabile Messgenauigkeit über den Temperaturbereich und eine ausgelegte Lebensdauer von über 15 Jahren für die Langzeitüberwachung.

Funktionen

• MEMS‑Sensortechnik
• Schnelle Reaktionszeit für Frühwarnung
• Stabile Genauigkeit über weiten Temperaturbereich
• Niedriger Stromverbrauch mit Schlafmodus
• Konfigurierbare Schwellen für Absolutdruck und Druckänderungsrate

Spezifikationen
Funktionsprinzip: MEMS
Messgröße: Druck
Messbereich: 50kPa~165kPa
Maximaler Druckgrenzwert: 800kPa
Auflösung: 0,1kPa
Messgenauigkeit: 0°C~85°C: ≤1%; -40°C~0°C & 85°C~125°C: ≤1,5%
Datenaktualisierung: ≤1s
Ansprechzeit: <1s
Signalausgang: CAN
Lebensdauer: >15 Jahre
Betriebsbedingungen: -40°C~105°C; 0~99% rF (nicht kondensierend)
Lagerbedingungen: -40°C~125°C; 0~99% rF (nicht kondensierend)
Betriebsdruck: 50kPa~300kPa
Spannungsversorgung: 9~32VDC (Standard +12VDC / 24VDC)
Durchschnittlicher Arbeitsstrom: Normalbetrieb: ≤20mA; Niedrigenergie‑Modus: ≤0,2mA
Ruhestrom: ≤100µA (Schlafmodus)

Technische Daten

• Funktionsprinzip: MEMS
• Messgröße: Druck
• Messbereich: 50kPa~165kPa
• Maximaler Druckgrenzwert: 800kPa
• Auflösung: 0,1kPa
• Messgenauigkeit: 0°C~85°C: ≤1%; -40°C~0°C & 85°C~125°C: ≤1,5%
• Datenaktualisierung: ≤1s
• Ansprechzeit: <1s
• Signalausgang: CAN
• Lebensdauer: >15 Jahre
• Betriebsbedingungen: -40°C~105°C; 0~99% rF (nicht kondensierend)
• Lagerbedingungen: -40°C~125°C; 0~99% rF (nicht kondensierend)
• Betriebsdruck: 50kPa~300kPa
• Spannungsversorgung: 9~32VDC (Standard +12VDC / 24VDC)
• Durchschnittlicher Strom: Normal: ≤20mA; Niedrigenergie‑Modus: ≤0,2mA
• Ruhestrom: ≤100µA (Schlafmodus)
