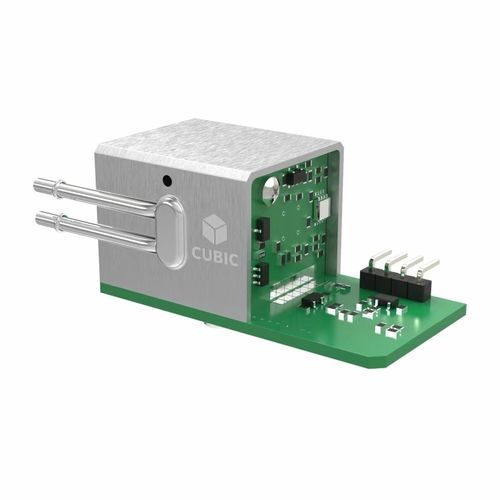

CO2-Sensor / NDIR MED-CD1002

InfrarotTTLkompakt

Der Cubic MED-CD1001 ist ein Sidestream EtCO2-Sensor, der auf der nicht-dispersiven Infrarot-Technologie (NDIR) basiert und eine genaue Messung der endtidalen CO2-Konzentrationen ermöglicht. Mit einer schnellen Reaktionszeit ermöglicht der MED-CD1001 eine Echtzeitüberwachung Atemzug für Atemzug und gewährleistet eine präzise Erfassung der Wellenform unter dynamischen Atembedingungen. Er bietet hochpräzise Messungen mit geringem Energieverbrauch und starker Widerstandsfähigkeit gegen elektromagnetische Störungen (EMI), was eine konsistente und zuverlässige Leistung über den gesamten Messbereich hinweg sicherstellt. Mit einer standardmäßigen UART-Schnittstelle und einem kompakten modularen Design ermöglicht der MED-CD1001 eine einfache Integration in verschiedene Atemsysteme. Er bietet eine präzise und langlebige Lösung für Anwendungen wie Patientenmonitore, Metabolismus-Analysatoren, kardiopulmonale Belastungstestsysteme (CPET) und Beatmungsgeräte. - NDIR-Technologie (Nicht-dispersives Infrarot) - Hohe Messgenauigkeit (±0,1%Vol @ 0–5%Vol) - Schnelle Reaktionszeit für die Echtzeit-Anzeige der Kapnographie-Wellenform - Niedriger Energieverbrauch (0,47W) - Hervorragende EMI-Immunität - Kompaktes und modulares Design für einfache Integration - Lange Lebensdauer ≥10 Jahre CO2-Sensor MED-CD1001 - Detektionsprinzip: Nicht-dispersive Infrarot-Technologie (NDIR) - Detektionsbereich: 0~10% - Auflösung: 0,01% - Detektionsgenauigkeit: ±0,1% Vol @0-5% Vol, ±3% Ablesung @5%-10% Vol - Durchflussbereich: 100ml/min - 400ml/min - Eingangsspannung: 5,00V (±5%) - Durchschnittlicher Strom: <100mA - Spitzenstrom: <200mA - Aufwärmzeit: Anzeige innerhalb von 10 Sekunden, volle Genauigkeit innerhalb von 2 Minuten (25°C) - Betriebsbedingungen: 0°C~55°C, 10%-90%RH (Nicht kondensierend) - Lagerbedingungen: -40°C~70°C, 10%-90%RH (Nicht kondensierend) - Kommunikation: TTL - Kommunikationsschnittstelle: 4-poliger Stecker mit 2,54 mm Rastermaß - Abmessungen: 57,5 mm (L) × 23,7 mm (B) × 24 mm (H) - Lebensdauer: ≥10 Jahre Anwendungen: Patientenmonitore, Metabolismus-Analysatoren, CPET-Systeme, Beatmungsgeräte Technische Merkmale / Spezifikationen: - NDIR-Technologie - Hohe Genauigkeit (±0,1%Vol @ 0–5%Vol) - Schnelle Reaktion - Niedriger Verbrauch (0,47W) - EMI-Immunität - Kompakt, modular - Lebensdauer ≥10 Jahre - Detektionsbereich: 0~10% - Auflösung: 0,01% - Durchfluss: 100–400 ml/min - Eingangsspannung: 5V (±5%) - Strom: <100mA durchschnittlich, <200mA Spitze - Aufwärmen: Anzeige 10s, Genauigkeit 2min - Betrieb: 0–55°C, 10–90%RH - Lagerung: -40–70°C, 10–90%RH - TTL-Kommunikation, 4-polig 2,54mm - Abmessungen: 57,5×23,7×24 mm
